高層住宅配電箱的分層配電設計思路
高層住宅（通常指10層及以上）作為城市住宅的主流形態，具有住戶密度高、用電負荷集中、供電可靠性要求高、管線布局復雜等特點。分層配電作為高層住宅用電系統的核心設計方式，通過按樓層劃分配電區域、合理分配負載、優化線路布局，既能保障整棟住宅用電安全穩定，又能提升用電效率、便于后期運維，同時滿足住戶個性化用電需求。當前，部分高層住宅因分層配電設計不合理，頻繁出現供電不均、跳閘、線路發熱、運維不便等問題，甚至存在電氣安全隱患。本文結合高層住宅電氣設計實操經驗，詳細闡述分層配電的設計原則、核心思路、分層實操要點及注意事項，同時結合河北配電箱廠家德蘭電氣的設計生產經驗，為高層住宅配電箱分層配電設計提供實用參考，助力打造安全、高效、便捷的住宅用電系統。
一、高層住宅分層配電設計的核心原則
高層住宅分層配電設計需立足“安全可靠、負荷均衡、運維便捷、節能經濟、適配發展”五大核心原則，兼顧整棟建筑的供電穩定性與單戶用電的靈活性，避免設計偏差導致后期使用隱患。
一是安全可靠原則，這是分層配電設計的首要前提，需嚴格遵循《住宅設計規范》《低壓配電設計規范》，確保配電系統具備過載、短路、漏電等保護功能，線路與元器件選型符合安全標準，杜絕因設計不當引發電氣火災、觸電事故；同時保障供電連續性，避免因單樓層故障影響整棟住宅供電。二是負荷均衡原則，結合各樓層住戶數量、戶型大小、用電負載特性，合理分配每一層的用電負荷，避免單一層級負載過重或過輕，減少線路損耗，延長配電箱及元器件使用壽命。三是運維便捷原則，分層設置配電箱，明確各樓層配電范圍與責任，便于后期巡檢、故障排查與維護，降低運維成本，減少對住戶正常用電的影響。四是節能經濟原則，優化線路布局，縮短供電距離，降低線路損耗；合理規劃回路與元器件選型，避免過度設計導致成本浪費，同時兼顧后期用電擴容需求。五是適配發展原則，結合高層住宅智能化發展趨勢，預留智能用電接口，適配智能家居、充電樁等新增負載，滿足住戶未來用電需求。
二、高層住宅分層配電的核心設計思路
高層住宅分層配電的核心思路是“集中管控、分層分配、分級保護、分區供電”，構建“總配電箱—樓層配電箱—戶內配電箱”三級配電體系，實現從整棟建筑到單戶住宅的精準配電與保護，具體可分為三個層面。
2.1 整體配電架構規劃
整棟高層住宅的配電架構采用“三級配電、兩級保護”模式，明確各級配電箱的功能定位，確保供電層級清晰、保護到位。一級配電為小區總配電箱，負責接收市政供電，對整棟住宅的總用電負荷進行分配與保護，配備總斷路器、漏電保護器、計量裝置等核心元器件；二級配電為樓層配電箱，按樓層或單元?jiǎng)澐郑邮湛偱潆娤涞墓╇?，?duì)本樓層各戶用電負荷進行分配與保護，是分層配電的核心環節；三級配電為戶內配電箱，接收樓層配電箱的供電，分配至戶內各回路（照明、插座、空調、廚房、衛生間等），實現單戶用電的精準控制與保護。
樓層配電箱的設置需結合住宅單元布局，通常每2-3層設置1臺樓層配電箱，若住宅戶數多、負載大，可每層設置1臺，確保配電半徑合理（供電距離控制在30米以內），減少線路損耗與電壓降，保障各戶用電電壓穩定。河北配電箱廠家德蘭電氣在高層住宅分層配電設計中，會結合住宅單元規模、負載分布，精準規劃樓層配電箱的設置數量與位置，優化配電架構，確保供電穩定性。
2.2 負荷統計與分層分配核心
負荷統計是分層配電設計的基礎，需精準核算整棟住宅、各樓層、各戶型的用電負荷，為分層分配提供依據。首先，統計單戶住宅的用電負荷，結合戶型大?。ㄒ皇乙粡d、兩室一廳、三室一廳等），按戶內回路類型（照明、普通插座、空調、廚房、衛生間、充電樁等）核算負載功率，普通住宅單戶負載功率通常為4-8kW，大戶型或配備充電樁的住宅可提升至10-15kW；其次，統計各樓層的總負載功率，結合樓層住戶數量，核算每一層的總負荷，確保各樓層負荷均衡；最后，核算整棟住宅的總負荷，合理選擇總配電箱的容量與元器件規格。
分層負載分配的核心是“均衡分配、分級保護”，避免單一層級負載集中。對于同一單元的樓層，將各戶負載均勻分配至樓層配電箱的不同回路，避免某一回路負載過重；對于不同單元的樓層，合理分配總配電箱的供電負荷，確保各單元、各樓層負荷均衡。同時，針對空調、充電樁等大功率負載，單獨設置專用回路，與普通照明、插座回路分開，避免大功率負載啟動時影響其他回路正常用電。
2.3 線路布局與保護體系設計
線路布局需結合高層住宅的結構特點，遵循“短路徑、少交叉、易維護”的原則，優化管線敷設方式。樓層配電箱的進線的導線采用阻燃銅芯電纜，敷設方式選用橋架或穿管暗敷，避開承重結構、給排水管道，防止線路受損；樓層內各戶的出線導線采用阻燃銅芯導線，按回路穿管敷設，不同回路的導線分開布置，避免干擾；導線截面的選擇需與負載電流匹配，確保導線載流量大于回路實際電流，減少線路發熱。
保護體系設計需實現“分級保護、精準觸發”，總配電箱配備總斷路器與總漏電保護器，實現整棟住宅的過載、短路、漏電保護；樓層配電箱配備分路斷路器與漏電保護器，針對本樓層各回路進行保護，避免單回路故障擴散至其他樓層；戶內配電箱配備微型斷路器，按戶內各回路類型設置保護，確保單戶內部故障不影響樓層其他住戶。同時，設置應急供電回路，保障應急照明、消防設備等關鍵負載的供電可靠性，避免突發停電影響住戶安全。
三、高層住宅分層配電的分層實操設計要點
分層配電設計的核心在于“分層施策、精準落地”，結合總配電箱、樓層配電箱、戶內配電箱的不同功能定位，針對性開展實操設計，確保各層級配電合理、安全、可靠。
3.1 總配電箱設計要點

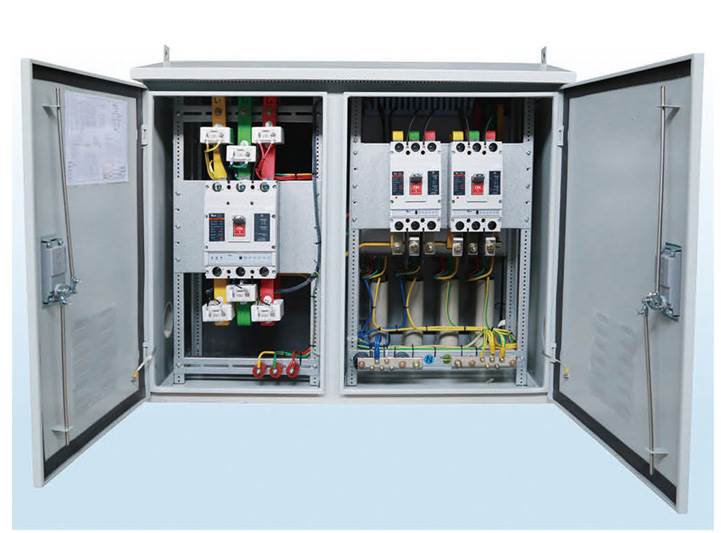

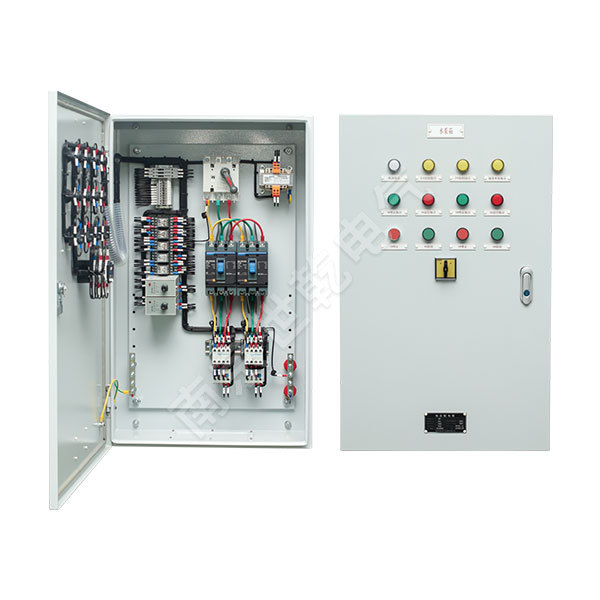

總配電箱作為整棟住宅的供電中樞，設計重點在于負載分配、計量與整體保護，具體要點如下：一是容量選型，根據整棟住宅的總用電負荷，合理選擇總配電箱的容量，預留20%-30%的擴容余量，應對后期新增負載（如充電樁、智能家居等）；二是元器件配置，配備總斷路器（塑殼斷路器）、總漏電保護器、電壓互感器、電流互感器、計量電表等核心元器件，總斷路器的額定電流需大于整棟住宅的總額定電流，漏電保護器的動作電流選用100-300mA，實現整體漏電保護；三是負載分配，將總負荷均勻分配至各單元的樓層配電箱，每個單元設置獨立的分路斷路器，便于單元級別的故障排查與控制；四是布線規范，進線與出線分開布置，標注清晰的回路標識，做好導線絕緣處理，避免線路松動、虛接導致發熱。
3.2 樓層配電箱設計要點
樓層配電箱是分層配電的核心環節，直接對接各戶用電，設計重點在于負荷均衡、回路規劃與安全保護，具體要點如下：一是設置位置，優先選擇樓層公共區域（如樓梯間、電梯廳）的隱蔽位置，便于巡檢與維護，同時避開潮濕、易碰撞區域，確保設備運行安全；二是回路規劃，根據樓層住戶數量，合理規劃回路數量，每棟住戶設置獨立的供電回路，普通住戶回路配備2.5mm2銅芯導線、16A微型斷路器，大功率負載（如空調、充電樁）回路配備4-6mm2銅芯導線、20-32A微型斷路器；三是負荷均衡，將樓層內各戶負載均勻分配至不同回路，避免某一回路集中接入多戶大功率負載，確保各回路負載功率不超過回路額定功率的80%；四是保護配置，配備分路漏電保護器（動作電流30mA），針對每路住戶回路進行漏電保護，同時配備浪涌保護器，防止雷擊、電壓波動對設備造成損壞。河北配電箱廠家德蘭電氣生產的樓層配電箱，采用標準化設計，可根據樓層負載需求靈活調整回路數量與元器件配置，兼顧安全性與實用性，適配高層住宅分層配電需求。
3.3 戶內配電箱設計要點

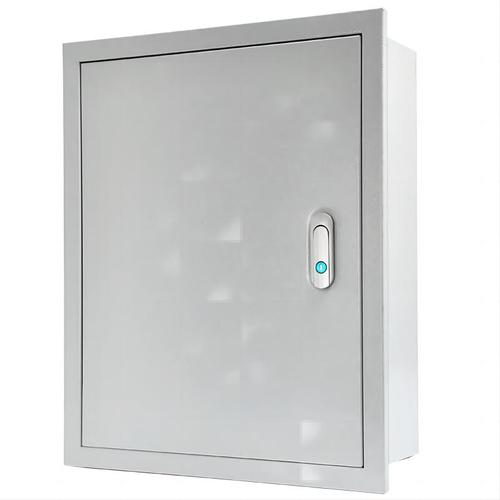

戶內配電箱是分層配電的終端，直接關系到住戶用電安全與便捷性，設計重點在于回路分類、精準保護與便捷使用，具體要點如下：一是回路分類，按戶內用電場景分為照明回路、普通插座回路、空調回路、廚房回路、衛生間回路，若有需求可增設充電樁專用回路，不同回路分開布置，便于控制與故障排查；二是保護配置，每路回路配備微型斷路器，照明回路選用10-16A微型斷路器，普通插座回路選用16A帶漏電保護的微型斷路器，廚房、衛生間回路選用16-20A帶漏電保護的微型斷路器，空調回路選用20-32A微型斷路器，確保各回路保護精準；三是布線規范，戶內導線采用阻燃銅芯導線，按回路穿管暗敷，零線與地線分開布置，嚴禁零地混接，接線牢固，接頭做好絕緣處理；四是便捷性設計，配電箱內部預留1-2路備用回路，應對住戶后期新增用電設備，同時張貼清晰的回路標識，便于住戶識別與操作。
3.4 應急配電設計要點
高層住宅應急配電是分層配電的重要組成部分，需確保突發停電時，應急照明、消防設備、電梯等關鍵負載正常運行，具體要點如下：一是設置應急電源（EPS或UPS），容量根據應急負載總功率核算，確保應急供電時間滿足規范要求（不少于30分鐘）；二是應急回路設計，應急照明、消防栓泵、排煙風機、電梯等應急負載單獨設置專用回路，接入應急電源，與普通用電回路物理隔離，避免普通回路故障影響應急供電；三是切換裝置，設置應急電源與市政供電的自動切換裝置，突發停電時，自動切換至應急供電，確保應急負載快速啟動；四是分層應急保護，每層應急照明回路單獨設置保護，確保單樓層應急回路故障不影響其他樓層應急供電。
四、分層配電設計的關鍵注意事項
4.1 嚴格遵循規范，杜絕違規設計
分層配電設計需嚴格遵循國家相關電氣規范，嚴禁違規操作：一是嚴禁超負載分配回路，避免導線發熱、斷路器頻繁跳閘；二是嚴禁零線與地線混接，防止漏電事故發生；三是嚴禁線路敷設不規范（如導線裸露、穿管不規范），避免線路受損導致短路；四是嚴禁元器件選型不當，確保元器件額定電流、防護等級與負載特性、使用環境適配，避免元器件損壞影響供電安全。
4.2 兼顧負荷均衡與電壓穩定
高層住宅樓層多、住戶多，負荷分配不均衡易導致電壓降過大，影響住戶用電體驗。設計中需精準核算各樓層、各回路負載，確保負荷均衡；同時優化線路布局，縮短供電距離，合理選擇導線截面，減少線路損耗，確保各戶用電電壓穩定在額定電壓的±5%范圍內，避免因電壓過高或過低損壞用電設備。
4.3 注重防水防潮與防火防護
高層住宅樓層配電箱多設置在公共區域，部分區域（如地下樓層、衛生間附近）易潮濕，需做好防水防潮設計：樓層配電箱選用防護等級IP54及以上的箱體，安裝時遠離潮濕區域，箱體進線口、出線口做好密封處理，防止潮氣侵入；戶內配電箱避免安裝在衛生間、廚房等潮濕區域，若必須安裝，需做好防水防護。同時，做好防火防護，導線選用阻燃型銅芯線，配電箱箱體選用阻燃材料，避免線路過載、短路引發火災，同時配備防火封堵材料，防止火災蔓延。
4.4 預留擴容空間，適配智能發展
隨著智能家居、電動汽車充電樁等新增負載的普及，高層住宅用電需求會不斷增加，設計中需預留擴容空間：總配電箱、樓層配電箱預留足夠的元器件安裝位置與備用回路，導線截面預留余量；戶內配電箱預留1-2路備用回路，便于住戶后期新增用電設備；同時，預留智能用電接口，適配智能電表、智能開關等設備，實現用電智能化管理。
4.5 便于后期運維，降低運維成本
分層配電設計需兼顧后期運維便利性，減少運維成本：一是樓層配電箱、戶內配電箱設置在便于巡檢、維護的位置，張貼清晰的回路標識、操作說明；二是采用標準化、模塊化的元器件與箱體，便于后期更換與維護；三是優化線路布局，避免線路交叉、隱蔽敷設過深，便于故障排查；四是建立分層運維機制，明確各層級配電箱的運維責任，定期開展巡檢與維護，及時排查潛在故障。
五、實操案例參考
以某18層高層住宅（2個單元，每個單元每層2戶，共72戶，戶型為兩室一廳，單戶負載功率6kW）為例，結合分層配電設計思路，制定如下設計方案：
1. 總配電箱設計：設置1臺總配電箱，安裝在小區地下一層，配備100A塑殼斷路器、100mA總漏電保護器、計量電表，總?cè)萘堪?2戶總負載（432kW）預留30%擴容余量，分為2個單元分路，每個單元分路配備63A塑殼斷路器，實現單元級負載分配與保護。
2. 樓層配電箱設計：每個單元每3層設置1臺樓層配電箱，共6臺（每個單元3臺），每臺樓層配電箱配備32A塑殼斷路器、30mA分路漏電保護器，規劃6個住戶回路（每層2戶），每個住戶回路配備16A微型斷路器，空調回路單獨設置，配備20A微型斷路器，同時預留1路備用回路與1路應急照明回路，選用河北配電箱廠家德蘭電氣生產的標準化樓層配電箱，確保負載均衡與安全保護。
3. 戶內配電箱設計：每戶設置1臺戶內配電箱，規劃5個回路（照明回路1路、普通插座回路1路、空調回路2路、廚房衛生間回路1路），照明回路配備10A微型斷路器，普通插座回路配備16A帶漏電保護微型斷路器，空調回路配備20A微型斷路器，廚房衛生間回路配備16A帶漏電保護微型斷路器，預留1路備用回路，張貼清晰的回路標識，便于住戶使用與維護。
4. 應急配電設計：設置1臺EPS應急電源，容量滿足應急負載總功率需求，應急回路覆蓋各樓層應急照明、電梯、消防設備，配備自動切換裝置，確保突發停電時正常供電。
該方案嚴格遵循分層配電設計原則，負荷分配均衡，保護體系完善，線路布局合理，預留了擴容空間，經實際運行驗證，供電穩定，無過載、跳閘等故障，運維便捷，符合高層住宅用電需求。
高層住宅配電箱分層配電設計，是一項兼顧安全性、穩定性、便捷性與經濟性的系統性工作，核心在于構建“總配電箱—樓層配電箱—戶內配電箱”三級配電體系，實現負荷均衡分配、分級保護、精準管控。設計過程中，需立足高層住宅的用電特性，嚴格遵循相關規范，精準核算負荷、優化線路布局、科學選型元器件，同時兼顧防水防潮、擴容需求與后期運維便利性。
河北配電箱廠家德蘭電氣深耕高層住宅配電箱設計生產領域，結合各類高層住宅的戶型特點、負載分布，打造標準化、個性化的分層配電解決方案，其生產的配電箱在負荷均衡、安全保護、防水防潮等方面均經過嚴格檢測，適配高層住宅分層配電需求，為高層住宅用電安全提供可靠保障。隨著高層住宅智能化、綠色化發展，分層配電設計將進一步融合智能監測、節能控制等技術，實現用電精準管控與節能降耗，為住戶提供更安全、高效、便捷的用電體驗，推動高層住宅用電系統的高質量發展。
