MNS低壓開關柜結構與安裝規范

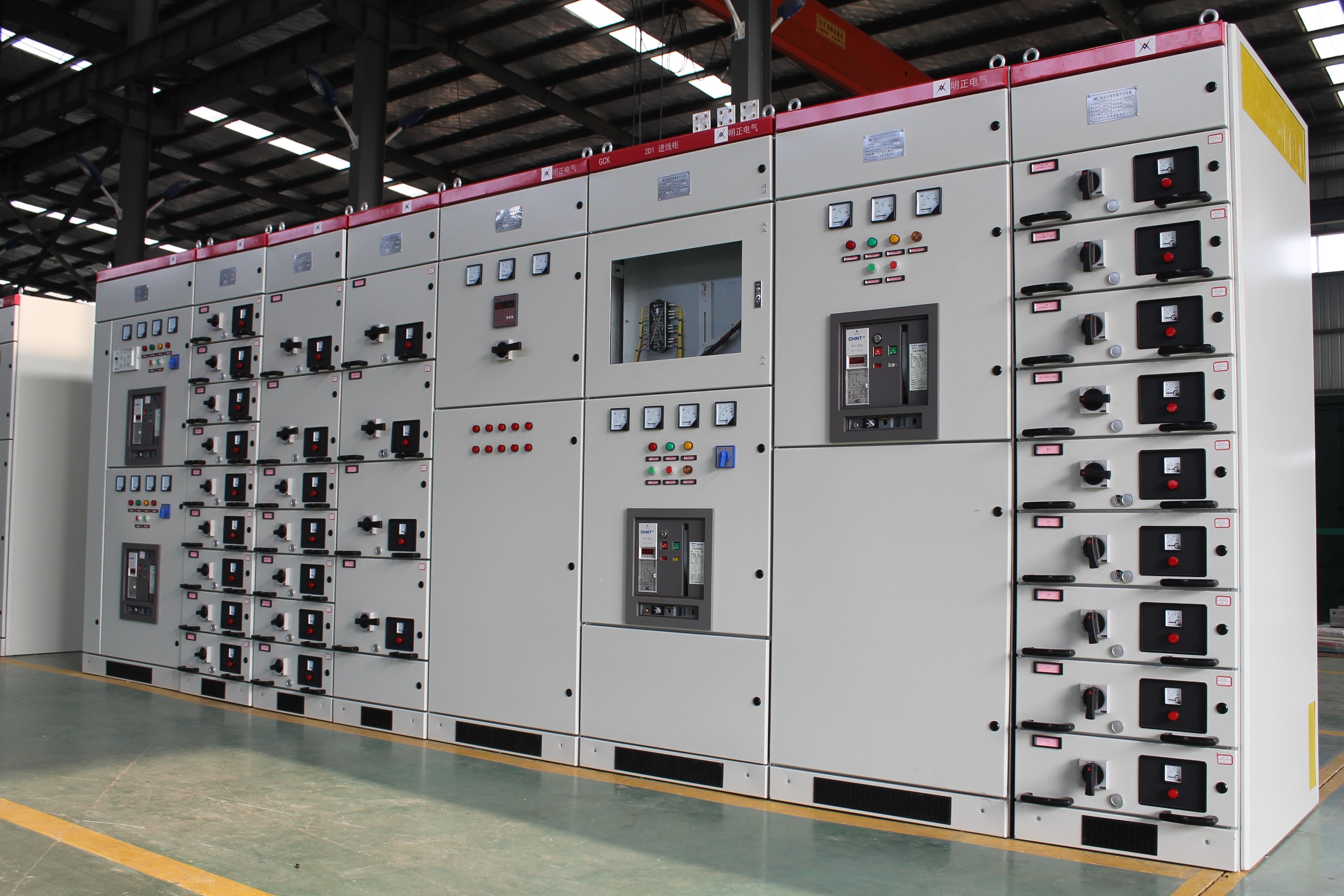

MNS低壓開關柜是目前工業、商業及市政配電領域應用最廣泛的高級型低壓抽出式成套開關設備，其基于模塊化設計理念，具備結構緊湊、通用性強、運維便捷、安全可靠等優勢，符合GB7251系列國家標準及IEC439國際標準，廣泛適用于發電廠、變電站、工礦企業、高層建筑等各類低壓配電系統。本文結合現場安裝實操經驗，詳細拆解MNS低壓開關柜的核心結構、部件功能，明確安裝全流程規范及關鍵注意事項。
一、MNS低壓開關柜核心結構解析（貼合實操，拒絕理論化）
MNS低壓開關柜采用組合式框架結構，以E=25mm為模數設計，整體由柜體框架、功能隔室、電氣元件、母線系統及輔助部件五大部分組成，各部分協同配合，既保證設備運行的安全性，又提升運維的便捷性。石家莊開關柜廠家德蘭電氣在生產MNS低壓開關柜時，嚴格遵循模塊化設計標準，優化結構細節，確保各部件適配性強、組裝靈活，適配不同場景的配電需求。
1.1 柜體框架：設備的基礎承載結構
柜體框架是MNS開關柜的核心骨架，采用優質冷軋鋼板彎折成型的C型型材組裝而成，所有結構件均經過鍍鋅處理，再通過自攻鎖緊螺釘或8.8級六角螺栓緊固連接，具備足夠的機械強度和防腐性能，能有效抵御短路電動力沖擊，防止柜體變形?？蚣茉O計采用模數化標準，內部尺寸、零部件尺寸、隔室尺寸均按25mm模數變化，可根據實際需求靈活組合，適配不同數量、規格的功能單元，同時便于后期擴容和部件更換。
1.2 功能隔室：安全隔離的核心設計
MNS開關柜最大的結構特點的是采用多隔室獨立設計，通過鋼板或高強度阻燃塑料功能板將柜體分隔為三個核心隔室，有效防止故障電弧擴散，保障運維安全，各隔室功能明確、互不干擾：
一是水平母線隔室，位于柜體后部，專門用于安裝水平母線，可根據需求選擇安裝在柜高的三分之一或三分之二處，也可上下兩組同時安裝，實現單獨使用或并聯使用，隔室與其他區域之間采用三聚氰胺酚醛平心板或鋼板分隔，確保母線運行安全；二是功能單元隔室，位于柜體前部左側，是抽屜式功能單元的安裝區域，可根據負載需求配置不同規格的抽屜，如8E/4、8E/2、8E等型號，抽屜可靈活抽出、插入，便于檢修；三是電纜隔室，位于柜體前部右側或下部，用于電纜的進線、出線連接，內部配備電纜固定裝置，隔室與其他區域用鋼板分隔，防止電纜連接部位故障影響其他部件。
1.3 電氣元件：實現功能的核心部件
電氣元件是MNS開關柜實現配電、控制、保護功能的核心，按功能可分為一次元件和二次元件，選型與安裝均需符合行業標準：一次元件主要包括框架斷路器（ACB）、塑殼斷路器（MCCB）、微型斷路器（MCB）、接觸器、電流互感器、電壓互感器等，用于電能的傳輸與故障保護，其中斷路器作為核心保護元件，需根據系統短路電流和負載特性選型，確保短路分斷能力達標；二次元件主要包括微機綜合保護裝置、計量儀表、指示燈、按鈕、轉換開關等，用于對一次元件的控制、監測與信號反饋，安裝在功能單元隔室或?qū)ｉT的控制回路隔室內，線路布置整齊，便于調試和維護。
1.4 母線系統：電能傳輸?shù)摹皹蛄骸?/h3>
母線系統分為水平母線、垂直母線、中性母線（N線）和保護母線（PE線），均采用優質銅排制作，確保導電性能良好、載流量達標：水平母線安裝在母線隔室內，每相母線可由2根或多根銅排并聯，常見截面規格有10×32×2、10×60×2等，用于電能的匯集與分流；垂直母線采用50×30×5的“L”型銅母線，嵌裝于阻燃型塑料功能板中，帶電部分防護等級達IP20，用于連接水平母線與各功能單元；N線和PE線平行安裝在功能單元隔室下部和電纜室內，可根據需求分別設置或合并為PEN線，確保接地保護可靠。
1.5 輔助部件：保障運行與運維的配套設施
輔助部件雖不直接參與電能傳輸，卻能保障設備穩定運行和運維便捷，主要包括機械聯鎖裝置、通風散熱裝置、照明裝置、接地裝置等：機械聯鎖裝置確保抽屜在連接、試驗、分離三個位置有明顯標識，防止誤操作，符合“五防”要求；通風散熱裝置根據柜體規格和安裝環境配置，用于降低柜內溫度，避免元件因過熱老化；照明裝置便于運維人員在柜內檢修作業；接地裝置將柜體外殼、電氣元件金屬外殼與接地母線可靠連接，接地電阻需符合規范要求，防止漏電事故。
二、MNS低壓開關柜安裝規范
MNS低壓開關柜的安裝質量直接決定其運行穩定性和安全性，安裝需遵循“先準備、后就位、再連接、終調試”的流程，嚴格按照國家規范和設備說明書操作，石家莊開關柜廠家德蘭電氣在現場安裝服務中，始終遵循以下規范，確保安裝質量達標，保障設備長期穩定運行。
2.1 安裝前準備工作
安裝前需做好三項核心準備，避免后期安裝出現隱患：一是場地準備，安裝場地需完成土建施工，地面平整、干燥、潔凈，無雜物堆積，室內環境溫度控制在-5℃~+40℃，相對濕度不超過95%（無凝露），同時預留足夠的操作和維護通道，通道寬度不小于800mm；二是設備檢查，核對開關柜的型號、規格、數量與設計圖紙一致，檢查柜體外觀無變形、掉漆、損傷，柜內元件無損壞、松動，附件（螺栓、墊片、操作手柄等）齊全，同時核查產品合格證、型式試驗報告等資料；三是工具與材料準備，準備好力矩扳手、兆歐表、萬用表、吊裝工具等，確保工具精度達標，同時準備好符合規格的銅排、電纜、接地線等材料，避免安裝過程中臨時更換。
2.2 柜體就位安裝
柜體就位需按以下步驟操作：首先根據設計圖紙確定柜體安裝位置，彈線定位，安裝基礎型鋼，基礎型鋼需進行防腐處理，頂部宜高出地面10mm，安裝后水平度偏差控制在±1mm/m以內；然后采用吊裝工具將柜體平穩吊裝至基礎型鋼上，吊裝時需使用柜體指定起吊點，避免碰撞柜體和內部元件；就位后調整柜體的水平度和垂直度，單獨柜體垂直度偏差不超過1.5mm/m，成列柜體排列整齊，相鄰柜體間距均勻；最后用螺栓將柜體與基礎型鋼牢固連接，擰緊力矩符合要求，同時將基礎型鋼與接地母線可靠焊接，焊接面為扁鋼寬度的2倍，做好防腐處理。需注意，MNS開關柜原則上為不靠墻安裝、正面操作、雙面維修，若需靠墻安裝，需提前與廠家溝通，進行特殊結構調整。
2.3 內部部件與母線安裝
內部部件與母線安裝是核心環節，需嚴格把控細節：一是功能單元安裝，將抽屜式功能單元按設計要求插入對應隔室，確保插入到位、固定牢固，抽屜與垂直母線的連接可靠，機械聯鎖動作靈活準確；二是母線連接，安裝前清理母線表面氧化層，確保接觸面清潔、平整，連接時按規定力矩擰緊螺栓，接觸面可涂抹中性凡士林增強導電性，母線相序排列符合規范，避免接反，水平母線與垂直母線連接部位需做好絕緣防護；三是電纜連接，電纜敷設整齊，避免彎曲過度或受外力擠壓，穿過柜體孔洞時需加裝保護管和密封圈，電纜芯線連接到對應端子上，多股線需涮錫，每側端子最多連接兩根線，且加眼圈固定，連接后用電纜卡子固定，防止晃動。
2.4 接地系統安裝
接地系統安裝直接關系到設備和人員安全，需嚴格遵循以下規范：柜體外殼、電氣元件金屬外殼、電纜屏蔽層均需通過接地線與接地母線可靠連接，接地線采用軟銅編織線或銅排，截面不小于主母線截面的1/2；每臺柜體單獨與基礎型鋼連接，柜門需用銅編織線與柜內PE排可靠連接，加彈簧墊圈防松；接地母線安裝整齊，連接牢固，安裝完成后用接地電阻測試儀檢測，接地電阻不超過4Ω，確保故障時能將電流迅速導入大地。
2.5 安裝后調試與驗收
安裝完成后，需進行全面調試與驗收，合格后方可投入運行：一是絕緣測試，用1000V兆歐表測量各回路絕緣電阻，阻值不低于1MΩ，避免絕緣不良引發短路；二是機械性能調試，檢查抽屜插拔靈活、無卡滯，機械聯鎖可靠，斷路器分合閘動作準確；三是電氣性能調試，模擬試驗控制、聯鎖、信號動作，確保繼電保護裝置靈敏可靠，儀表顯示準確；四是清理與驗收，清理柜內雜物、灰塵，整理接線，提交安裝調試記錄、產品合格證等資料，組織相關人員驗收，驗收合格后簽署驗收報告，方可投運。
三、安裝注意事項與實操誤區
結合現場安裝經驗，MNS低壓開關柜安裝需避開以下常見誤區，同時注意相關細節：一是避免柜體就位后未調整水平度和垂直度，導致后期母線連接松動、元件受力不均；二是母線連接時未清理氧化層、未按規定力矩擰緊螺栓，導致接觸不良、發熱老化；三是接地連接不規范，如接地線截面不足、連接松動，留下漏電隱患；四是安裝后未進行全面調試，直接投運，易引發設備故障。
注意事項：安裝人員需具備專業資質，熟悉設備結構和安裝規范；安裝過程中避免損傷柜體噴塑層和內部元件，若有損傷及時處理；調試時嚴格按照說明書操作，避免誤操作損壞元件；投運前需清理柜內雜物，避免雜物引發短路。石家莊開關柜廠家德蘭電氣提醒，安裝完成后，需定期對設備進行巡檢，每2-5年進行一次清理保養，觀察母線發熱情況，發現異常及時處理，確保設備長期穩定運行。
MNS低壓開關柜的模塊化結構設計，使其具備靈活組裝、便捷運維的優勢，而規范的安裝操作是保障其安全穩定運行的關鍵。安裝人員需嚴格遵循本文所述的結構要求和安裝規范，結合現場實際情況，規避實操誤區，同時選擇資質齊全、技術過硬的廠家，如石家莊開關柜廠家德蘭電氣，其不僅能提供符合標準的MNS低壓開關柜，還能提供專業的現場安裝、調試和售后服務，助力配電系統安全高效運行。
