在工業自動化控制系統中，電源模塊是PLC控制柜的“動力心臟”，其性能穩定性直接決定了PLC主機、I/O模塊、通訊模塊等核心元器件的運行可靠性。不少工程技術人員在選型過程中，往往只關注電源模塊的額定功率，忽視了冗余設計的必要性和電壓適配的細節，導致后期運行中頻繁出現電源故障、電壓波動、模塊損壞等問題，甚至引發整個控制系統癱瘓，造成嚴重的生產損失。結合多年工業自動化工程實操經驗，本文重點圍繞電源模塊的冗余設計、電壓適配技巧兩大核心，梳理選型常見誤區，給出可落地的實操方案，同時結合河北P(pán)LC控制柜廠家德蘭電氣的選型案例，為行業從業者提供參考，助力提升PLC控制柜供電系統的穩定性和可靠性。

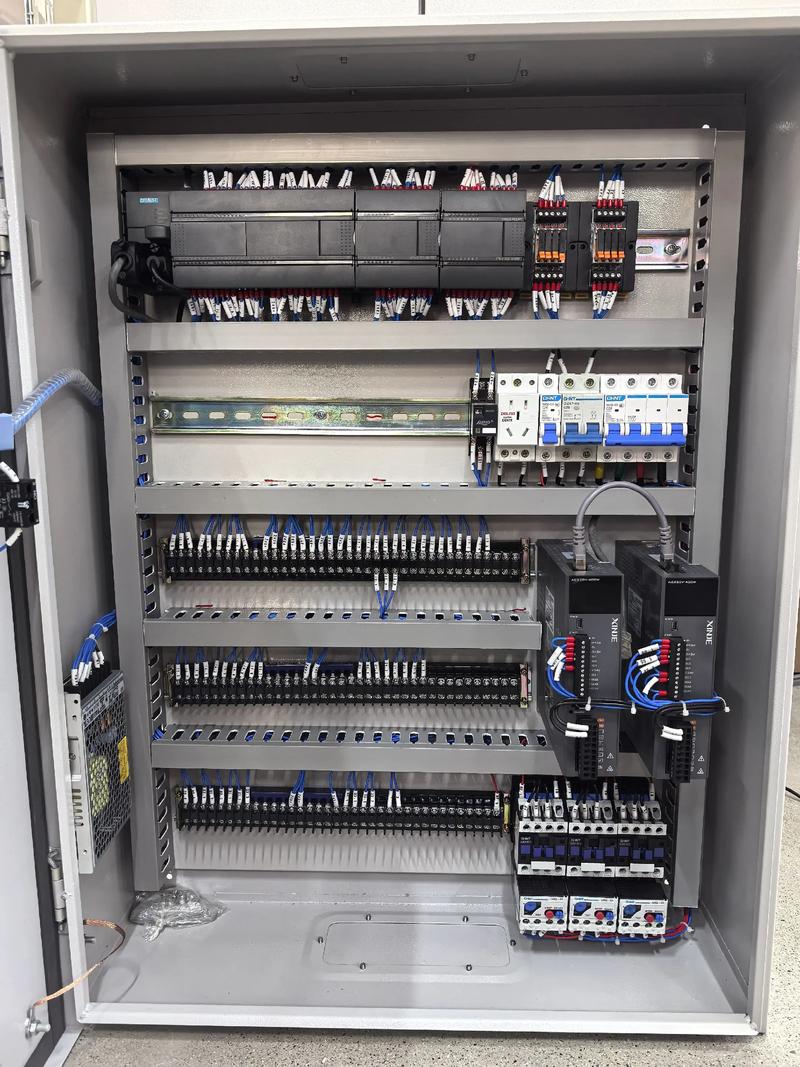

一、PLC控制柜電源模塊選型核心認知

PLC控制柜電源模塊的核心作用是將工業電網的交流電壓（常用220VAC）轉換為PLC系統所需的直流電壓（常用24VDC），為整個控制系統提供穩定、純凈的供電。選型的核心原則是“適配性、可靠性、冗余性”，三者缺一不可。適配性指電源模塊的電壓、功率需與柜內元器件需求匹配；可靠性指電源模塊需具備抗干擾、過壓、過流、短路等保護功能，適應工業現場復雜工況；冗余性則是應對電源故障的關鍵，通過合理的冗余設計，避免單電源故障導致整個系統停機。

需要注意的是，工業現場電網環境復雜，大功率設備啟停、感性負載切換等都會造成電壓波動、浪涌等問題，同時PLC控制柜內元器件密集，散熱條件有限，這些因素都對電源模塊的選型提出了更高要求。若選型不當，即便選用優質元器件，也無法保障系統長期穩定運行。

二、電源模塊冗余設計：規避單點故障，保障連續運行

冗余設計是工業級PLC控制柜電源選型的核心要求，尤其是在化工、新能源、智能倉儲等對生產連續性要求極高的行業，冗余設計更是不可或缺。所謂冗余設計，就是通過配置多臺電源模塊，實現相互備份，當其中一臺電源模塊出現故障時，備用電源能夠無縫切換，確保供電不中斷，從根本上規避單點故障帶來的生產風險。

（一）冗余設計常見選型誤區

1.忽視冗余需求，僅配置單臺電源模塊。很多中小企業為節省成本，在選型時只配置一臺電源模塊，一旦該模塊出現故障（如內部元件老化、過載燒毀），整個PLC系統將立即失電停機，造成生產中斷，尤其是連續生產行業，每停機一小時都會帶來巨大的經濟損失。

2.冗余配置不合理，備份電源無法正常切換。部分設計人員雖考慮了冗余，但未合理選擇冗余方式，或未配置專用的冗余切換器件，導致主電源故障時，備用電源無法及時切換，仍會出現供電中斷。例如，將兩臺電源模塊直接并聯，未配置均流控制器，會導致兩臺電源負載分配不均，甚至相互干擾，無法實現真正的冗余備份。

3.冗余電源功率匹配不當。部分設計人員認為，備用電源功率只要不小于主電源即可，忽視了負載波動的影響。若備用電源功率僅滿足基本負載需求，當主電源故障、負載出現瞬時峰值時，備用電源會因過載觸發保護，無法正常供電。

（二）冗余設計選型實操技巧

1.確定冗余方式，按需選擇配置方案。工業現場常用的冗余方式有兩種：N+1冗余和雙機熱備份。N+1冗余適用于中大型PLC控制柜，即配置N臺主電源模塊，1臺備用電源模塊，總功率需滿足N臺主電源故障時，備用電源能承擔全部負載；雙機熱備份適用于對供電可靠性要求極高的場景，配置兩臺功率相同的電源模塊，同時工作、相互備份，當其中一臺故障時，另一臺立即接管全部負載，切換時間不超過10ms，確保系統無感知。

2.合理匹配功率，預留充足余量。冗余電源的總功率需滿足“總負載功率×1.3”的要求，其中1.3倍余量用于應對負載波動、電源老化等因素。例如，柜內總負載功率為100W，采用雙機熱備份時，應選擇兩臺功率不小于65W的電源模塊，確保單臺電源能穩定承擔全部負載。同時，電源模塊的峰值電流需達到額定電流的3倍以上，應對繼電器、接觸器啟動時的浪涌電流。

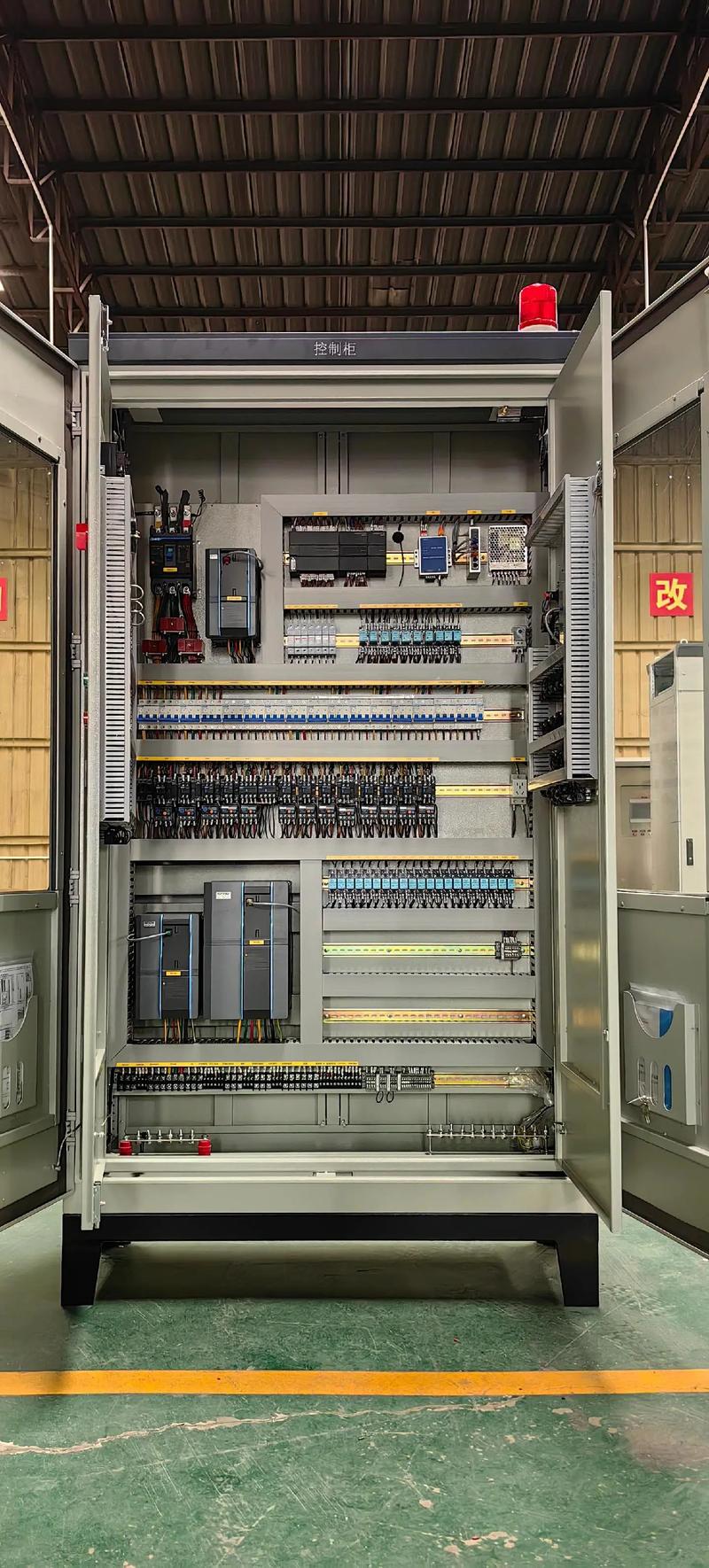

3.配置專用冗余器件，確保無縫切換。冗余配置時，需搭配均流控制器、二極管等專用器件。均流控制器用于確保多臺電源模塊負載分配均勻，避免單臺電源過載；二極管用于防止故障電源反向放電，保護正常電源模塊，同時實現故障時的無縫切換。河北P(pán)LC控制柜廠家德蘭電氣在冗余設計選型中，會根據客戶工況需求，合理搭配冗余器件，結合多年實操經驗優化配置方案，確保冗余電源穩定可靠，已為多個化工、新能源項目提供了成熟的冗余供電解決方案。

三、電源模塊電壓適配：精準匹配，規避電壓故障

電壓適配是電源模塊選型的基礎，也是最容易出現誤區的環節。PLC系統中，不同元器件的電壓需求不同，且工業現場電網電壓波動頻繁，若電壓適配不當，會導致元器件損壞、PLC誤動作、信號干擾等一系列問題。電壓適配的核心是“輸入電壓寬適配、輸出電壓精準穩定、匹配負載電壓需求”。

（一）電壓適配常見選型誤區

1.忽視輸入電壓寬適配，無法應對電網波動。工業現場電網電壓波動頻繁，大功率設備啟停、電網諧波等都會導致輸入電壓跌落或尖峰。部分設計人員選擇輸入電壓范圍較窄的電源模塊（如僅支持220V±10%），當電壓波動超出范圍時，電源模塊會進入保護狀態，導致輸出中斷，PLC系統停機。

2.輸出電壓與負載需求不匹配，損壞元器件。PLC主機、I/O模塊常用24VDC電壓，而部分傳感器、執行器可能需要12VDC或5VDC電壓。部分設計人員盲目選擇24VDC輸出的電源模塊，未配置電壓轉換模塊，導致低電壓負載因電壓過高燒毀；或輸出電壓精度不足，波動超出±2%的允許范圍，導致PLC模擬量采集誤差增大、通訊中斷。

3.忽視輸出紋波干擾，影響系統穩定性。電源模塊輸出的直流電并非理想的純直流電，會存在一定的紋波和噪聲。若紋波過大（超過100mVpp），會干擾PLC弱電信號，導致模擬量采集值跳動、數字通訊誤碼，影響控制系統精度。部分設計人員選型時未關注紋波參數，選用廉價電源模塊，導致系統運行不穩定。

（二）電壓適配選型實操技巧

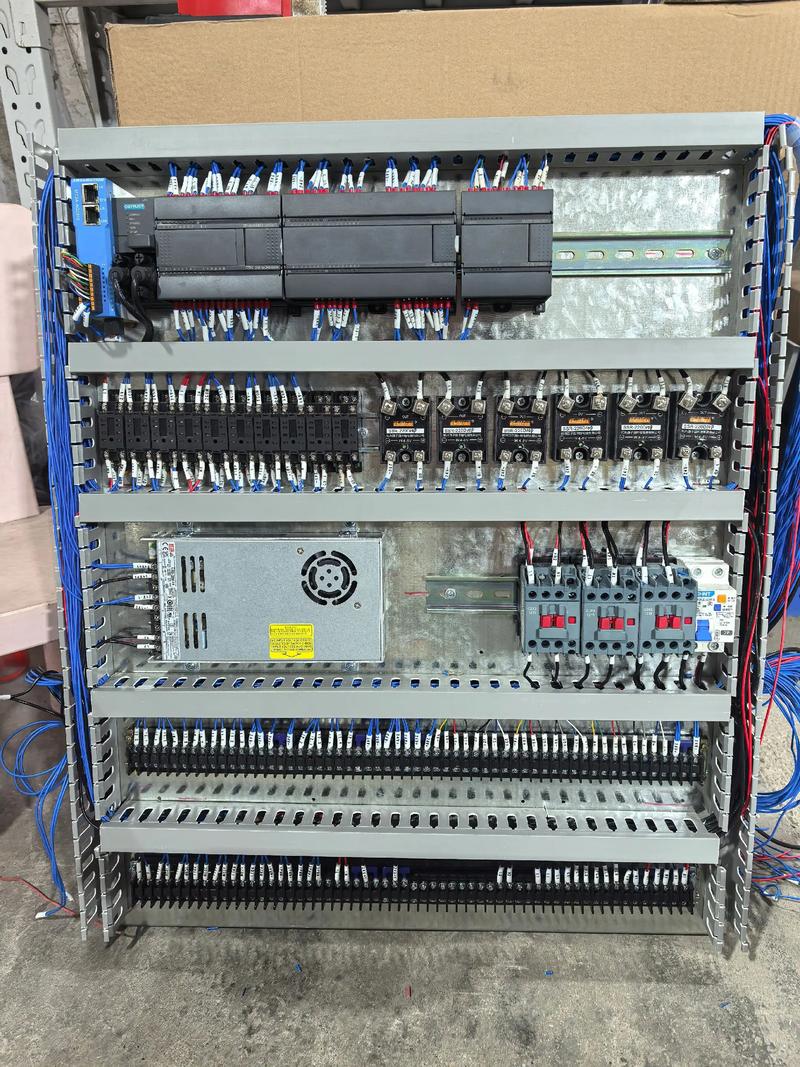

1.選擇寬輸入電壓范圍的電源模塊。針對工業現場電網波動特點，優先選擇輸入電壓范圍覆蓋85-264VAC的全范圍AC-DC電源模塊，既能適應不同地區的電網標準，也能應對電壓波動、浪涌等問題，確保電源模塊在復雜電網環境下穩定輸出。若前端為直流母線或蓄電池，應選擇支持9-36VDC寬范圍輸入的DC-DC電源模塊，應對電池放電末期的電壓跌落和充電時的電壓升高。

2.精準匹配輸出電壓與負載需求。首先梳理柜內所有元器件的電壓需求，優先選擇輸出電壓與主流負載匹配的電源模塊（如24VDC），對于需要不同電壓的負載，配置專用電壓轉換模塊（如24VDC轉12VDC、5VDC），確保每個負載都能獲得穩定的額定電壓。同時，選擇輸出電壓精度≤±2%的電源模塊，減少電壓波動對元器件的影響。河北P(pán)LC控制柜廠家德蘭電氣在選型時，會逐一對柜內元器件電壓需求進行梳理，精準匹配電源模塊及轉換模塊，避免因電壓適配不當導致的設備故障。

3.控制輸出紋波，提升供電純度。對于PLC模擬量模塊、高精度傳感器等敏感負載，應選擇輸出紋波≤50mVpp的電源模塊，通過多級濾波設計，濾除高頻紋波和噪聲。同時，電源模塊輸出端可并聯電解電容和陶瓷電容組合，進一步濾除低頻和高頻紋波，為PLC系統提供純凈的供電環境。此外，選用隔離型電源模塊，隔離電壓不低于1500VAC，阻斷輸入側與輸出側的干擾傳導，避免地環路引入的共模干擾。

四、選型注意事項與實操總結

1.結合工況需求選型。不同行業的PLC控制柜，對電源模塊的要求不同。例如，冶金、化工等高溫、高干擾場景，應選擇寬溫型（-40℃~85℃）、抗干擾能力強的電源模塊，且需具備三防漆涂層，抵御粉塵、腐蝕性氣體侵蝕；戶外場景需選擇防護等級IP54及以上的電源模塊，確保惡劣環境下穩定運行。

2.注重電源模塊的保護功能。優質的電源模塊應具備過壓、過流、短路、過熱等保護功能，當出現異常情況時，能及時切斷供電，保護PLC元器件不受損壞。同時，選擇具備電源故障報警功能的模塊，便于工作人員及時發現并處理故障。

3.預留擴容空間。選型時需考慮后期生產工藝升級、元器件新增的需求，電源模塊的功率應預留15%-20%的擴容余量，避免后期新增負載時，需要更換電源模塊，增加改造成本和工期。

4.選擇專業廠家合作。電源模塊的質量直接決定供電系統的可靠性，應選擇具備行業資質、口碑良好的廠家，確保產品質量和技術支持。河北P(pán)LC控制柜廠家德蘭電氣，擁有專業的選型技術團隊，可根據客戶的具體工況、負載需求，提供個性化的電源模塊選型及冗余設計方案，搭配優質電源產品，保障PLC控制柜長期穩定運行。

PLC控制柜電源模塊的選型，看似簡單，實則涉及冗余設計、電壓適配、工況匹配等多個細節，任何一個環節的疏忽，都可能導致系統故障、生產中斷。冗余設計是應對電源故障、保障生產連續性的關鍵，電壓適配是確保元器件正常工作、提升系統穩定性的基礎。工程技術人員在選型時，應摒棄“只看功率、忽視細節”的誤區，結合現場工況、負載需求，合理設計冗余方案，精準匹配電壓參數，同時選擇專業的廠家提供技術支持，才能從源頭規避供電故障，提升PLC控制柜的運行可靠性和使用壽命，為工業自動化生產保駕護航。
