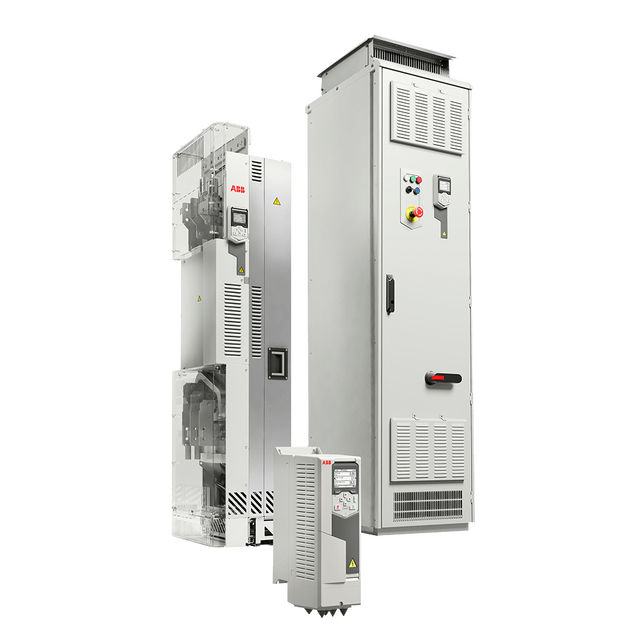

變頻控制柜作為工業生產、樓宇自控等領域電氣設備的核心控制單元，其接地系統的設計與施工，直接關系到設備運行穩定性、操作人員人身安全，以及周邊電氣系統的正常工作。不同于普通控制柜，變頻控制柜內部含有變頻器、PLC、接觸器等精密電子元件，運行過程中會產生諧波、漏電流，且控制精度高、抗干擾要求嚴，一旦接地不規范，不僅會導致控制柜自身故障頻發，還可能引發觸電事故、設備燒毀，甚至影響整個生產系統的正常運轉。結合多年現場安裝、運維經驗，本文詳細闡述變頻控制柜接地的重要性，梳理實操性強的接地規范，規避行業常見誤區，為現場施工和運維提供參考。

在實際工程應用中，很多施工人員對變頻控制柜接地的重視程度不足，認為“只要接了地就可以”，忽視接地規范和細節，最終導致各類故障。比如某廠房變頻控制柜，因接地電阻超標、接地線連接松動，運行不到3個月就頻繁出現變頻器報漏電流故障，多次停機影響生產；還有一處工地，因未區分保護接地和工作接地，將兩者混接，導致PLC控制信號紊亂，設備誤動作，險些造成人員傷亡。這些案例充分說明，變頻控制柜的接地，不是簡單的“接地”動作，而是一套系統的工程，必須嚴格遵循規范，兼顧安全性、穩定性和抗干擾性。

一、變頻控制柜接地的核心重要性

變頻控制柜的接地，核心作用是“安全防護、故障導泄、干擾抑制”，三者相輔相成，缺一不可，也是區別于普通控制柜接地的關鍵所在，結合現場實操場景，具體重要性體現在以下三個方面。

第一，保障操作人員人身安全，杜絕觸電事故。變頻控制柜運行過程中，內部變頻器、變壓器等元件會產生漏電流，若設備外殼未有效接地，漏電流會積聚在外殼上，當操作人員接觸外殼時，會發生觸電事故，危及人身安全。規范接地后，漏電流可通過接地線快速導入大地，使設備外殼電位接近大地電位，即便發生漏電，也能觸發漏電保護器動作，切斷電源，從根本上杜絕觸電隱患。在工業現場，變頻控制柜多用于大功率設備控制，漏電流風險更高，接地的安全防護作用尤為重要，這也是接地規范中首要強調的核心要求。

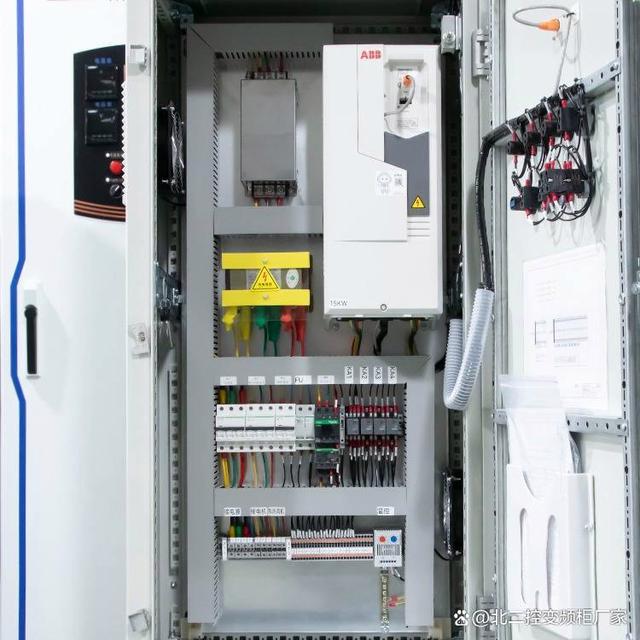

第二，保護控制柜內部設備，延長使用壽命。變頻控制柜內部的精密電子元件，對過電壓、浪涌電流的耐受能力較弱，運行過程中，電網波動、雷擊、元件故障等都可能產生過電壓、浪涌電流，若沒有良好的接地系統，這些有害電流無法及時導泄，會擊穿變頻器、PLC等貴重元件，導致設備損壞，增加維修成本和停機時間。同時，接地可有效導泄設備內部的故障電流，避免故障擴大，減少設備燒毀的風險。河北變頻柜廠家德蘭電氣在生產變頻控制柜時，會提前預留規范的接地端子，明確接地要求，從生產源頭為設備接地安全提供保障，降低后期故障概率。

第三，抑制電磁干擾，保障設備穩定運行。變頻器運行時會產生大量諧波，這些諧波不僅會干擾控制柜內部的PLC、傳感器等元件的正常工作，導致控制信號紊亂、測量精度下降，還會通過線路傳導，干擾周邊電氣設備和電網系統。規范的接地系統，可將諧波電流導入大地，形成良好的屏蔽效果，減少諧波干擾，確保變頻控制柜的控制邏輯穩定、運行可靠。比如在精密加工車間，變頻控制柜的諧波干擾若不通過接地抑制，會導致機床控制精度下降，影響產品質量，而良好的接地的可有效解決這一問題。

二、變頻控制柜接地的實操規范（貼合現場施工，拒絕理論化）

變頻控制柜的接地規范，需結合現場施工實際，兼顧接地方式、接地電阻、接地材料、連接方式等核心要點，嚴格遵循國家相關標準，同時規避現場常見誤區，確保接地效果達標。以下規范均來自現場實操總結，可直接用于指導施工和運維。

### （一）明確接地方式，區分不同接地用途

變頻控制柜的接地分為保護接地、工作接地和防雷接地三類，三者不能混接，需分開設置，避免相互干擾，確保每種接地的作用正常發揮。

1.保護接地：核心是保障人身安全，主要針對控制柜外殼、金屬框架、金屬線槽等導電部件，將這些部件與大地連接，確保其電位接近大地電位。保護接地的接地線，需連接至設備的保護接地端子（PE端子），嚴禁與工作接地、防雷接地混接，避免故障時相互影響。

2.工作接地：核心是保障設備穩定運行，主要針對控制柜內部的電子元件，如變頻器的接地端子、PLC的接地端子等，將這些元件的接地端與大地連接，用于導泄諧波電流、故障電流和干擾電流。工作接地的接地線，需連接至設備的工作接地端子（N端子或GND端子），單獨設置接地極，與保護接地極保持一定距離。

3.防雷接地：核心是導泄雷擊浪涌電流，主要針對戶外安裝的變頻控制柜，或靠近防雷裝置的控制柜，需設置專門的防雷接地極，將控制柜的防雷接地端子與防雷接地極連接，確保雷擊時浪涌電流能快速導泄，避免設備被雷擊損壞。防雷接地極需與保護接地極、工作接地極分開設置，間距不小于5米，若場地有限，可采用聯合接地，但接地電阻需滿足最嚴格的要求。

### （二）嚴格控制接地電阻，滿足不同場景要求

接地電阻是衡量接地效果的核心指標，電阻越小，電流導泄能力越強，接地效果越好。結合現場不同場景，變頻控制柜的接地電阻需滿足以下要求，施工后需進行檢測，確保達標。

1.普通工業場景（室內安裝，無防雷需求）：保護接地和工作接地的接地電阻，一般不大于4Ω；若現場土壤電阻率較高（如砂石地），可放寬至不大于10Ω，但需采取增大接地極面積、添加降阻劑等措施，確保接地效果。

2.防爆場景（如化工廠、加油站）：由于易燃易爆環境的特殊性，接地電阻要求更為嚴格，保護接地、工作接地的接地電阻均不大于1Ω，確保故障電流能快速導泄，避免產生電火花，引發安全事故。

3.戶外場景（有防雷需求）：防雷接地的接地電阻不大于10Ω，保護接地和工作接地的接地電阻不大于4Ω，若采用聯合接地，接地電阻需不大于1Ω，兼顧三種接地的需求。

接地電阻檢測需在接地系統施工完成后進行，采用接地電阻測試儀檢測，檢測結果需記錄存檔，后期運維時需定期復檢（每年至少1次），若電阻超標，需及時排查原因，如接地線松動、接地極腐蝕、土壤干燥等，采取針對性措施整改。

### （三）選用合格接地材料，確保接地可靠性

接地材料的質量，直接影響接地系統的使用壽命和接地效果，現場施工時，需選用符合標準的接地材料，避免選用劣質材料，導致后期接地電阻超標、接地線斷裂等問題。

1.接地極：優先選用鍍鋅角鋼、鍍鋅扁鋼或鍍鋅鋼管，鍍鋅層可有效防止腐蝕，延長使用壽命，避免因接地極腐蝕斷裂導致接地失效。室內接地極可選用50×50×5mm的鍍鋅角鋼，長度不小于2.5米；戶外接地極可選用Φ50mm的鍍鋅鋼管，長度不小于3米，接地極需垂直埋入地下，埋深不小于0.8米，若土壤干燥，可在接地極周圍添加濕潤的細土或降阻劑，降低接地電阻。

2.接地線：優先選用銅芯電纜或銅排，銅材的導電性能好，導泄電流能力強，不易腐蝕，嚴禁選用鋁芯電纜作為接地線（鋁芯易氧化，接頭處易松動，導電性能不穩定）。接地線的截面面積需根據設備額定電流確定，一般情況下，保護接地線的截面面積不小于2.5mm2（銅芯），工作接地線的截面面積不小于4mm2（銅芯），大功率變頻控制柜的接地線截面面積需適當增大，確保能承受故障電流和浪涌電流。

### （四）規范連接方式，避免接觸不良

接地連接的質量，直接影響接地效果，現場施工時，需規范連接方式，確保接地線與接地極、設備接地端子連接牢固，接觸良好，避免出現松動、虛接、腐蝕等問題，具體要求如下：

1.接地線與設備接地端子的連接：需采用專用的接地螺栓，擰緊牢固，嚴禁采用纏繞方式連接，避免接觸不良。連接前，需清除接地線端部和接地端子上的氧化層、油污，確保導電良好，必要時可進行燙錫處理，增強連接可靠性。河北變頻柜廠家德蘭電氣在控制柜出廠前，會對接地端子進行緊固檢測，清除表面氧化層，確保用戶現場連接時能快速對接，保障連接質量。

2.接地線與接地極的連接：接地線與接地極（角鋼、扁鋼）連接時，需采用焊接方式，焊接長度不小于接地線截面周長的6倍，焊接處需飽滿、無夾渣、無虛焊，焊接完成后，需對焊接處進行防腐處理（涂刷防銹漆、瀝青），避免腐蝕。若現場無法焊接，可采用螺栓連接，但需確保螺栓擰緊，且在接頭處添加防松墊圈，防止松動。

3.接地線的敷設：接地線需沿墻面、地面敷設，盡量短而直，減少彎曲，避免與動力電纜、控制電纜并行敷設，若必須并行，需保持不小于30cm的間距，避免動力電纜、控制電纜的干擾。接地線嚴禁穿過墻體、樓板時未加保護套管，避免接地線被磨損、斷裂，同時嚴禁將接地線作為其他用途（如固定電纜、懸掛重物）。

三、現場接地常見誤區及規避方法（實操重點）

結合現場運維經驗，變頻控制柜接地的常見故障，大多源于施工時的不規范操作和認知誤區，以下梳理4個最常見的誤區，給出具體的規避方法，幫助現場施工和運維人員規避風險。

誤區一：將保護接地、工作接地、防雷接地混接在一起。很多施工人員為了節省成本和施工時間，將三種接地混接在一個接地極上，導致故障時，故障電流、浪涌電流相互干擾，無法及時導泄，不僅影響設備穩定運行，還會增加觸電風險。規避方法：嚴格區分三種接地方式，分開設置接地極，若場地有限采用聯合接地，需確保接地電阻滿足最嚴格要求，且做好隔離措施，避免相互干擾。

誤區二：接地電阻檢測達標后，后期不進行復檢。很多現場施工完成后，僅檢測一次接地電阻，達標后就不再管，后期由于土壤干燥、接地極腐蝕、接地線松動等原因，接地電阻會逐漸超標，導致接地失效。規避方法：接地系統施工完成后，及時檢測接地電阻，記錄存檔；后期每年至少進行一次復檢，雨季、雷擊過后需額外增加復檢次數，發現電阻超標，及時整改。

誤區三：選用鋁芯電纜作為接地線，或接地線截面面積不足。鋁芯電纜易氧化，接頭處易松動，導電性能不穩定，長期使用易斷裂；接地線截面面積不足，無法承受故障電流和浪涌電流，會導致接地線過熱、燒斷。規避方法：優先選用銅芯電纜作為接地線，根據設備額定電流，選用足夠截面面積的接地線，嚴禁選用鋁芯電纜和截面面積不足的電纜。

誤區四：接地線連接不牢固，或未做防腐處理。接地線連接松動、虛接，會導致接觸電阻增大，電流導泄能力下降；焊接處、接頭處未做防腐處理，會導致腐蝕，長期使用后斷裂，導致接地失效。規避方法：接地線連接時，采用專用螺栓擰緊或規范焊接，清除氧化層和油污；焊接處、接頭處做好防腐處理，定期檢查，發現松動、腐蝕，及時處理。

變頻控制柜的接地，是保障人身安全、設備安全和系統穩定運行的基礎，也是變頻控制柜正常工作的前提，其重要性不容忽視?，F(xiàn)場施工和運維人員，需摒棄“重設備、輕接地”的觀念，嚴格遵循接地規范，明確接地方式、控制接地電阻、選用合格材料、規范連接方式，規避常見誤區，確保接地效果達標。

結合過往現場經驗，規范接地的變頻控制柜，設備故障發生率可降低60%以上，維修成本和停機時間大幅減少，同時能有效保障操作人員人身安全，抑制電磁干擾，提升生產效率和產品質量。河北變頻柜廠家德蘭電氣始終將接地安全作為產品生產的核心要點，嚴格遵循接地規范，為用戶提供符合現場需求的變頻控制柜和專業的接地指導，助力用戶規避接地風險，實現設備穩定、安全運行。對于現場施工和運維人員而言，只有嚴格落實每一項接地規范，才能充分發揮變頻控制柜的作用，為工業生產、樓宇自控等領域的安全穩定運行提供保障。
