變頻控制柜無輸出故障排查方案

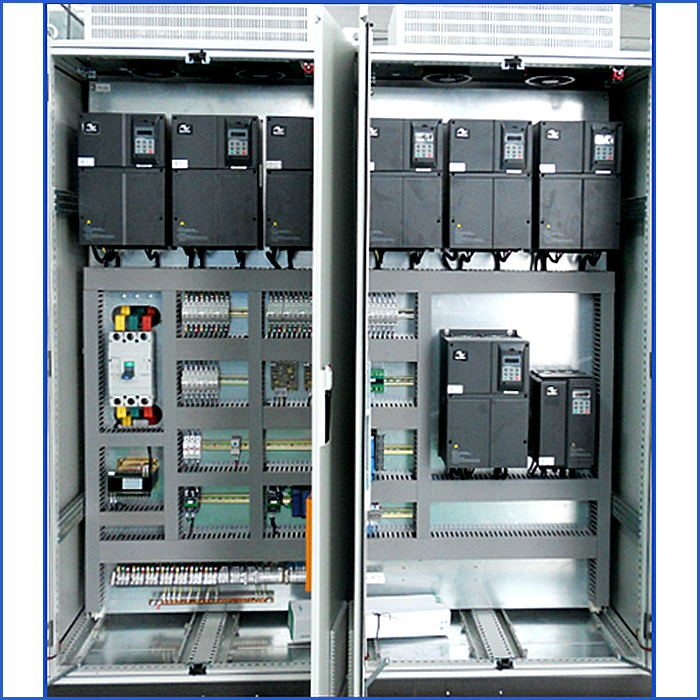

變頻控制柜作為工業生產中電機調速、能耗控制的核心設備，其無輸出故障直接導致電機無法啟動、生產中斷，嚴重影響生產效率與設備安全。此類故障成因復雜，可能涉及電源輸入、變頻器核心部件、控制回路、接線鏈路及負載等多個環節，排查需遵循“安全優先、先易后難、先外后內、先軟后硬”的行業基本原則，結合設備實際運行工況與部件特性，逐步定位故障點、制定處置措施。本方案結合河北變頻柜廠家德蘭電氣的工業現場實操經驗，梳理一套系統性、專業性的排查流程，兼顧理論性與實操性，為現場運維人員提供標準化排查指引。
一、排查前期準備與安全規范
故障排查前需做好充分準備工作，既要保障運維人員人身安全，也要避免因操作不當導致故障擴大，同時確保排查工作高效推進，符合電氣設備檢修行業規范。
（一）前期準備
工具準備：攜帶萬用表（數字式，支持交直流電壓、電流、電阻測量）、鉗形電流表、示波器（可選，用于檢測波形）、絕緣電阻表（500V，檢測絕緣性能）、螺絲刀（十字/一字）、剝線鉗、壓線鉗、萬用表測試表筆、手電筒及故障排查記錄表（用于記錄排查過程、測量數據及故障點）。
資料準備：調取變頻控制柜電氣原理圖、變頻器使用說明書、設備運維臺賬（重點查看歷史故障記錄、檢修記錄及變頻器參數設置記錄），明確控制柜的接線方式、核心部件型號、控制邏輯及參數閾值。
現場準備：清理控制柜周邊雜物，確保操作空間充足；檢查現場通風、溫度條件，避免高溫、潮濕、粉塵等環境因素影響排查判斷；確認與控制柜關聯的上下游設備（如電機、PLC、傳感器）已停機，做好隔離措施。
（二）安全規范
斷電操作：排查前必須切斷變頻控制柜的總電源（包括三相輸入電源、控制電源），拉下空氣開關后，等待變頻器內部電容放電完成（通常需5-10分鐘，具體以說明書為準），并用驗電筆確認無電后，懸掛“禁止合閘、正在檢修”標識，嚴禁帶電作業。
絕緣防護：操作人員需穿戴絕緣手套、絕緣鞋，使用絕緣工具；排查過程中避免用手直接觸碰變頻器內部模塊、接線端子等帶電（或可能帶電）部件，防止觸電或靜電損壞電子元件。
避免誤操作：嚴禁隨意更改變頻器參數、拆卸核心部件（如功率模塊、控制板）；排查過程中如需臨時接線、測試，需做好標記，測試完成后及時恢復原狀，防止后續運行出現新的故障。
二、故障排查核心流程（先易后難、先外后內）
變頻控制柜無輸出故障，核心可分為三大類：外部輸入/負載故障、變頻器核心部件故障、控制回路故障。排查時需按照“先排除外部因素，再排查內部部件；先排查簡單易測項，再排查復雜疑難項”的邏輯推進，避免盲目拆卸、排查，提高排查效率。
第一步：外部輸入與負載側基礎排查（優先排查，占故障比例60%以上）
外部因素是導致變頻控制柜無輸出的最常見原因，排查時無需拆卸控制柜核心部件，重點檢查電源、接線、負載及外部控制信號。
1.1 三相輸入電源排查
變頻控制柜的正常運行依賴穩定的三相交流輸入電源，電源缺相、電壓異常、接線松動均會導致變頻器無輸出（變頻器內部保護機制啟動）。
用萬用表測量總電源開關輸出端的三相電壓（U、V、W），正常情況下三相電壓平衡，波動范圍不超過±10%（如380V電源，正常范圍342V-418V）；若某一相電壓為0或明顯偏低，說明存在缺相故障，需檢查總電源開關、輸入電纜、接線端子是否松動、燒蝕，排查上游電源線路是否故障。
測量輸入電源的相間絕緣電阻，使用500V絕緣電阻表，相間絕緣電阻應≥1MΩ，若絕緣電阻過低，說明輸入電纜絕緣破損、短路，需更換電纜。
檢查輸入側熔斷器（保險絲），若熔斷器熔斷，說明輸入回路存在短路故障（如整流橋損壞、輸入電纜短路），需更換熔斷器后，進一步排查短路原因，嚴禁直接更換熔斷器后開機試運行。
1.2 負載側排查
負載（電機）及輸出電纜故障，會導致變頻器啟動后觸發過載、短路保護，從而無輸出，需重點檢查電機、輸出電纜及接線。
斷開變頻器輸出端與電機的連接電纜（U、V、W），用萬用表測量電機繞組的相間電阻、對地絕緣電阻：相間電阻應平衡（偏差不超過5%），對地絕緣電阻≥1MΩ；若相間電阻為0，說明電機繞組短路；若對地絕緣電阻過低，說明電機繞組受潮、絕緣破損，需檢修或更換電機。
檢查輸出電纜的外觀，查看電纜是否破損、老化、斷裂，接線端子是否松動、燒蝕（若端子燒蝕，會導致接觸不良，觸發變頻器保護）；用萬用表測量輸出電纜的導通性，若某一相不通，說明電纜內部斷裂，需更換電纜。
若現場有備用電機，可將備用電機接入變頻器輸出端，開機測試，若備用電機正常運行，說明原負載（電機）或輸出電纜故障；若備用電機仍無輸出，說明故障在控制柜內部。
1.3 外部控制信號排查
變頻控制柜的輸出通常由外部控制信號（如PLC輸出信號、電位器信號、按鈕控制信號）觸發，控制信號異常會導致變頻器無法接收啟動指令，從而無輸出。
查看控制柜面板指示燈、變頻器操作面板顯示：若變頻器操作面板無電源顯示，說明控制電源故障；若面板顯示正常，但無輸出，需檢查啟動信號（如RUN端子）、頻率給定信號（如AI1端子）是否正常。
用萬用表測量控制端子的信號：測量RUN端子與COM端子之間的電壓（若為繼電器控制，正常啟動時應有24V或AC220V電壓；若為無源觸點，正常啟動時應導通）；測量頻率給定端子（如AI1）與COM端子之間的電壓（或電流），確認給定信號是否正常（如0-10V電壓給定、4-20mA電流給定），若信號為0或異常，需排查PLC、電位器、控制按鈕是否故障，接線是否松動。
檢查急停按鈕、復位按鈕、故障復位端子是否正常：急停按鈕按下后，會切斷控制回路，導致變頻器無輸出，需確認急停按鈕已復位；若變頻器觸發故障保護（如OC、OV、LU故障），需按下復位按鈕，或通過變頻器面板復位，若無法復位，需排查故障根源。
第二步：變頻器核心部件排查（內部故障，占比30%左右）

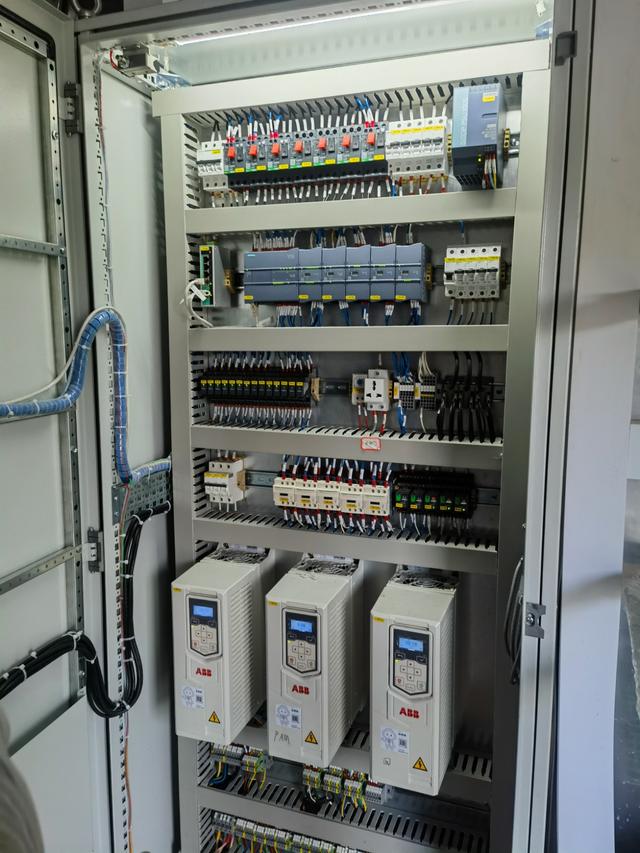

若外部排查無異常，說明故障在變頻器內部，需拆卸控制柜門板，排查變頻器的核心部件（整流模塊、逆變模塊、控制板、電容等），排查時需格外小心，避免損壞電子元件。
2.1 變頻器電源模塊（整流模塊）排查
整流模塊的作用是將三相交流電源轉換為直流電源，為逆變模塊供電，整流模塊損壞會導致變頻器無直流輸出，進而無交流輸出。
用萬用表二極管檔，測量整流橋（整流模塊）的輸入端子（U、V、W）與直流母線端子（P、N）之間的導通情況：紅表筆接P端，黑表筆分別接U、V、W端，應有固定的導通壓降（約0.5-0.7V），反向截止；黑表筆接N端，紅表筆分別接U、V、W端，應有固定的導通壓降，反向截止；若某一相正反都導通或都截止，說明整流模塊損壞，需更換整流模塊。
測量直流母線（P、N）之間的電壓，正常情況下，三相380V輸入電源，整流后的直流電壓約為530V（380V×√2）；若直流電壓為0或明顯偏低，說明整流模塊損壞、輸入電源缺相或熔斷器熔斷，結合第一步排查結果進一步確認。
2.2 變頻器逆變模塊（IGBT模塊）排查
逆變模塊是變頻器輸出交流電源的核心部件，將直流電源轉換為可調頻率、可調電壓的交流電源，IGBT模塊損壞是變頻器無輸出的核心內部故障之一。
斷開變頻器輸入電源（已放電完成），拆卸變頻器外殼，用萬用表二極管檔測量IGBT模塊的輸出端子（U、V、W）與直流母線端子（P、N）之間的導通情況：紅表筆接P端，黑表筆分別接U、V、W端，應有固定導通壓降（約0.5-0.7V），反向截止；黑表筆接N端，紅表筆分別接U、V、W端，應有固定導通壓降，反向截止；若某一相正反都導通（短路）或都截止（開路），說明IGBT模塊損壞，需更換IGBT模塊（更換時需注意型號匹配，涂抹導熱硅脂，確保散熱良好）。
檢查IGBT模塊的散熱系統：查看散熱風扇是否正常轉動、散熱片是否積塵過多、散熱通道是否堵塞；若散熱不良，會導致IGBT模塊過熱保護，從而無輸出，需清理散熱片積塵，更換損壞的散熱風扇。
2.3 變頻器控制板與輔助部件排查
控制板是變頻器的“大腦”，負責接收控制信號、處理信號、驅動逆變模塊工作，輔助部件（如電容、熔斷器、繼電器）損壞也會影響變頻器輸出。
控制板排查：查看控制板是否有燒蝕、鼓包、松動的元件（如電容、電阻、芯片）；檢查控制板與整流模塊、逆變模塊的連接插頭是否松動、接觸不良，重新插拔插頭（需斷電操作），清理插頭針腳的灰塵、氧化層；若控制板故障，通常會伴隨變頻器面板無顯示、顯示異常故障代碼（如“E001”“E002”，需結合說明書解讀），需更換控制板或聯系河北變頻柜廠家德蘭電氣進行專業維修。
直流母線電容排查：查看直流母線電容（電解電容）是否鼓包、漏液、漏膠，若出現此類情況，說明電容老化、損壞，會導致直流電壓不穩定，變頻器無輸出，需更換電容（更換時需注意電容的容量、電壓等級匹配，且需放電后操作）。
內部熔斷器與繼電器排查：檢查變頻器內部的小型熔斷器（如控制回路熔斷器），若熔斷，需更換熔斷器后排查控制回路故障；檢查內部繼電器（如風扇繼電器、控制繼電器），用萬用表測量繼電器觸點的導通性，若觸點不導通或接觸不良，需更換繼電器。
第三步：控制回路與關聯部件排查（剩余10%故障）
若變頻器核心部件排查無異常，需排查控制柜內部的控制回路、關聯部件（如PLC、中間繼電器、接觸器），此類故障多為控制邏輯異常、信號傳輸故障導致。

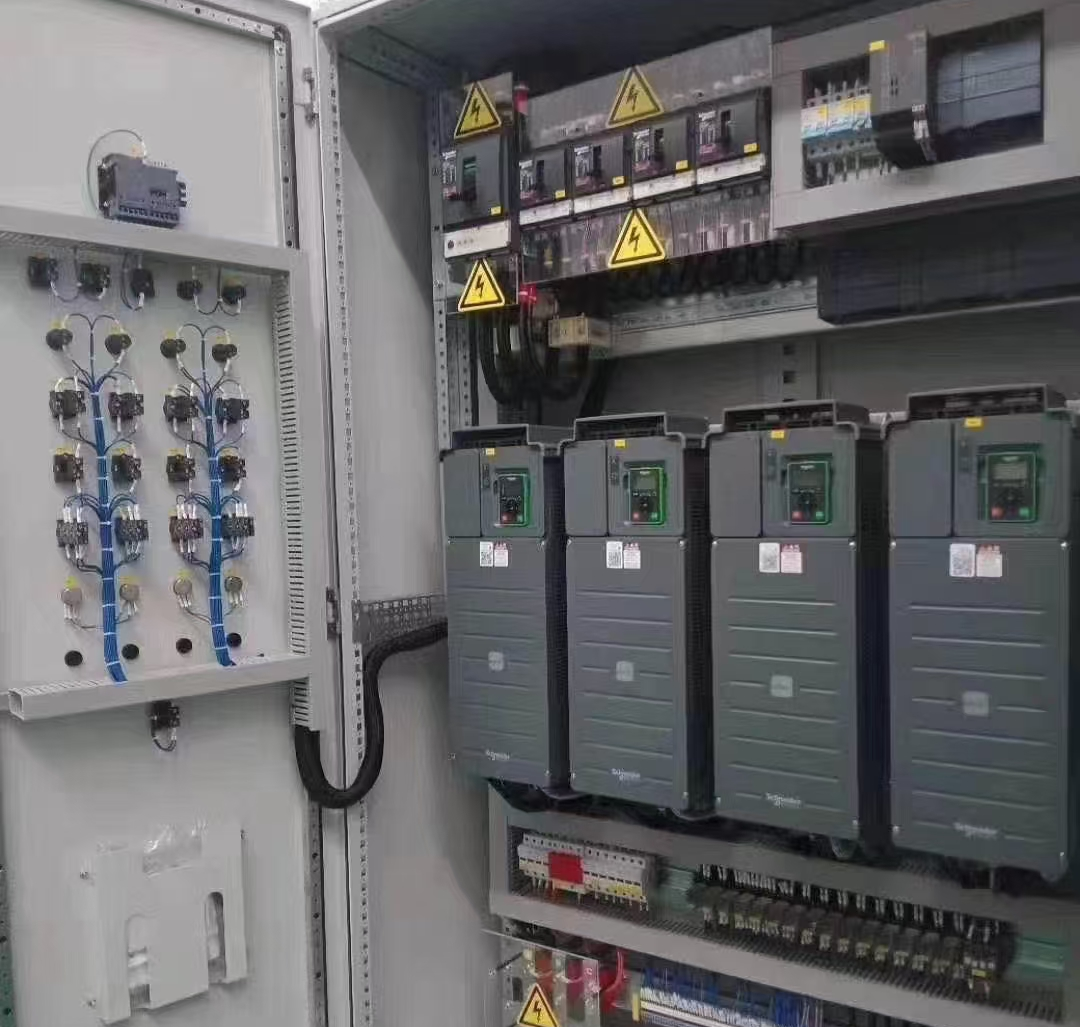

3.1 控制柜內部控制回路排查
檢查中間繼電器、接觸器：查看繼電器、接觸器的線圈是否得電（線圈兩端電壓是否正常），觸點是否動作、是否燒蝕；若線圈不得電，需排查控制回路接線、上游控制信號；若觸點燒蝕、接觸不良，需更換繼電器、接觸器，同時排查負載是否過載（導致觸點燒蝕）。
檢查接線端子：逐一檢查控制柜內部的接線端子（輸入端子、輸出端子、控制端子），查看是否有松動、燒蝕、氧化現象，若有，需緊固端子、清理氧化層，燒蝕嚴重的端子需更換；重點檢查變頻器與PLC、變頻器與電機、控制端子與外部設備的接線，確保接線牢固、無虛接。
檢查控制電源：測量控制柜內部控制電源（如24V開關電源）的輸出電壓，正常情況下輸出電壓穩定（波動不超過±5%）；若控制電源無輸出或電壓異常，需更換開關電源，排查控制電源的輸入線路。
3.2 關聯部件（PLC、傳感器）排查
PLC排查：查看PLC的運行狀態（RUN指示燈是否亮），若PLC停止運行，需排查PLC的電源、程序、輸入信號；用PLC編程軟件連接PLC，查看輸出信號（控制變頻器啟動、頻率給定的信號）是否正常輸出，若PLC無輸出信號，需檢查PLC程序、輸入傳感器信號，排查PLC故障。
傳感器排查：若控制柜配備了傳感器（如壓力傳感器、溫度傳感器、編碼器），傳感器信號異常會導致PLC無法輸出控制信號，進而變頻器無輸出；檢查傳感器的供電電壓、接線是否正常，用萬用表測量傳感器的輸出信號（如4-20mA、0-10V），若信號異常，需檢修或更換傳感器。
三、故障排查后的處理與試運行
（一）故障處理
針對排查出的故障點，采取對應的處理措施：如接線松動，需緊固端子；部件損壞（如IGBT模塊、電機、開關電源），需更換同型號、同規格的部件（更換時需遵循廠家安裝規范，如IGBT模塊的扭矩、導熱硅脂的涂抹厚度）；外部電源故障，需聯系供電部門檢修；控制信號異常，需排查PLC程序、傳感器。
故障處理完成后，需對排查過程中拆卸的部件、接線進行復位，確保接線正確、牢固，無遺漏部件；清理控制柜內部的灰塵、雜物，檢查散熱通道、通風情況，確保設備運行環境良好。
（二）試運行測試
空載試運行：斷開變頻器與電機的連接，合上總電源，啟動變頻器，查看變頻器操作面板顯示是否正常（無故障代碼），測量變頻器輸出端的三相電壓是否平衡、頻率是否符合給定值；若空載試運行正常，說明控制柜內部故障已排除。
負載試運行：連接變頻器與電機，啟動設備，逐步調節頻率（從低頻率開始，如5Hz，逐步提升至額定頻率），觀察電機的運行狀態（轉速、噪音、溫度），測量電機的運行電流是否正常（不超過額定電流）；同時觀察變頻器的運行狀態，無故障報警、無異常發熱，說明故障徹底排除，設備可正常投入使用。
試運行過程中，若出現異常（如變頻器報警、電機不轉、電流異常），需立即停機，切斷電源，重新排查故障點，嚴禁強行運行，避免設備損壞擴大。
四、故障預防措施與注意事項
（一）故障預防措施
定期維護保養：建立變頻控制柜運維臺賬，定期（如每月、每季度）對設備進行維護保養，清理控制柜內部灰塵、檢查接線端子、緊固松動部件、檢查散熱系統、測試變頻器參數；每年對變頻器內部部件（如電容、IGBT模塊）、電機、電纜進行全面檢測，及時更換老化、損壞的部件。
優化運行環境：確保變頻控制柜安裝在通風良好、溫度適宜（0-40℃）、干燥、無粉塵、無腐蝕性氣體的環境中，避免高溫、潮濕、粉塵導致部件損壞；定期清理散熱片、散熱風扇，確保散熱良好。
規范操作流程：操作人員需經過專業培訓，熟悉設備的操作方法、控制邏輯，嚴禁隨意更改變頻器參數、強行啟動設備、帶電作業；設備運行過程中，密切觀察設備狀態（面板顯示、電機運行情況），發現異常及時停機排查。
完善保護措施：確保變頻控制柜的保護裝置（如熔斷器、斷路器、急停按鈕）完好有效，定期測試保護裝置的動作可靠性；針對易出現故障的部位（如接線端子、IGBT模塊），可采取加固、防護措施，減少故障發生率。
（二）注意事項
排查過程中，若遇到復雜故障（如控制板故障、PLC程序故障），自身無法解決時，需及時聯系變頻器廠家技術人員、專業檢修人員，嚴禁盲目拆卸、維修，避免故障擴大。
更換變頻器核心部件（如IGBT模塊、控制板）后，需重新調試變頻器參數（如電機參數、控制模式、保護參數），確保參數與設備、負載匹配，避免參數異常導致設備無法正常運行。
故障排查完成后，需填寫故障排查記錄表，詳細記錄故障現象、排查過程、測量數據、故障點、處理措施及試運行情況，為后續設備運維、故障排查提供參考。
嚴禁在變頻器未放電完成的情況下，觸碰內部直流母線、模塊等部件，防止電容放電導致觸電事故；嚴禁用手觸碰運行中的電機、散熱風扇，防止機械傷害。
變頻控制柜無輸出故障的排查，核心是遵循“安全優先、先易后難、先外后內”的原則，從外部輸入、負載側入手，逐步深入排查變頻器核心部件、控制回路及關聯部件，精準定位故障點，采取科學合理的處理措施。排查過程中，需結合設備運維臺賬、說明書，注重實操細節，規范操作流程，既要保障自身安全，也要避免設備損壞。同時，通過定期維護保養、優化運行環境、規范操作，可有效減少此類故障的發生率，確保變頻控制柜長期穩定運行，保障工業生產的連續性、穩定性。河北變頻柜廠家德蘭電氣也提醒廣大運維人員，規范操作與定期維護是降低此類故障的關鍵，如需技術支持可聯系廠家專業團隊。
