一、工程概況

本工程為低壓配電柜安裝項目，涉及低壓配電柜（以下簡稱“配電柜”）的就位、固定、接線、調試及驗收等全流程作業。配電柜作為電力系統末端配電核心設備，其安裝質量直接關系到后續用電設備的安全穩定運行、供電可靠性及運維便捷性。本方案嚴格依據《低壓配電設計規范》（GB 50054-2011）、《電氣裝置安裝工程 低壓電器施工及驗收規范》（GB 50254-2014）及設備廠家技術說明書，結合現場實際施工條件編制，用于指導現場安裝作業，確保施工過程合規、質量達標、安全可控。

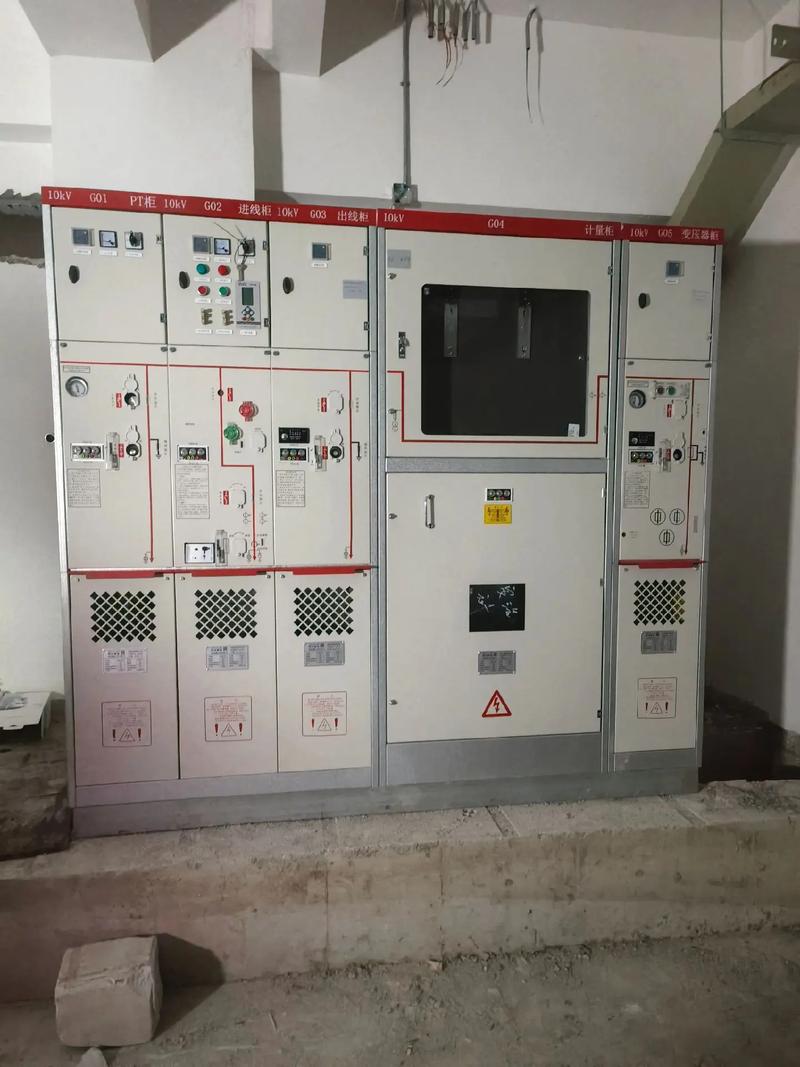

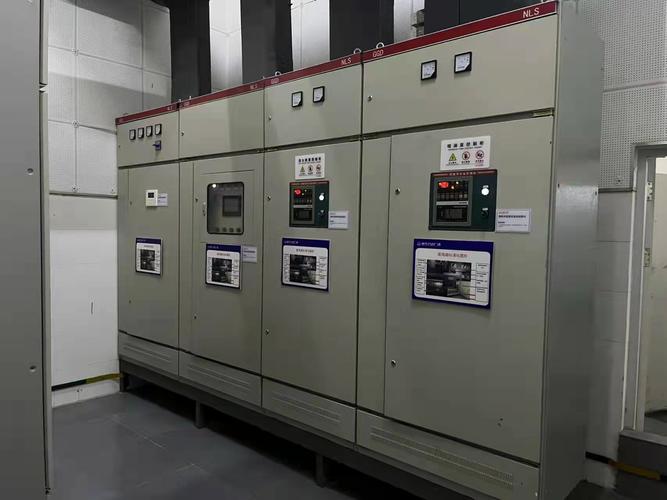

河北配電柜生成廠家德蘭電氣總結的本文安裝配電柜型號涵蓋固定式、抽屜式兩類，額定電壓380V，額定電流范圍100A-2500A，主要用于車間、辦公樓等場景的動力配電與照明配電，安裝位置為室內配電房及現場指定配電區域。

二、施工準備

（一）技術準備

1. 組織施工技術人員、作業人員熟悉施工圖紙、設計變更、設備清單及廠家技術文件，明確配電柜的安裝位置、安裝標高、固定方式、接線要求及防護等級等核心參數，核對配電柜型號、規格與設計文件一致性，梳理出安裝過程中的關鍵控制點。

2. 進行技術交底，由技術負責人向作業班組、施工人員詳細講解方案內容、操作要點、安全規范、質量標準及應急處理措施，確保每位作業人員清晰掌握施工流程及技術要求，交底后留存簽字記錄。

3. 核對現場土建條件，確認配電房地面平整度、基礎型鋼預埋精度、預留孔洞位置及尺寸、接地干線敷設情況等符合安裝要求，若存在偏差及時協調土建單位整改。

（二）物資與設備準備

1. 設備進場驗收：配電柜進場時，需由甲方、監理、施工單位及廠家共同參與驗收，核對設備型號、規格、數量、出廠合格證、檢測報告、備品備件清單及技術資料是否齊全，檢查設備外觀有無變形、破損、銹蝕，柜門開關靈活，內部元器件（斷路器、接觸器、繼電器等）安裝牢固、無松動，接線端子清潔無氧化，驗收合格后簽署進場驗收記錄，方可入庫存放。

2. 安裝材料準備：提前采購并檢驗基礎型鋼（槽鋼、角鋼）、膨脹螺栓、接地導體（銅排、接地線）、接線端子、電纜橋架連接件、密封膠等材料，確保材料規格、材質符合設計及規范要求，具備質量證明文件，杜絕不合格材料投入使用。

3. 施工機具準備：準備符合作業要求的起重設備（叉車、手動液壓車）、測量工具（水平儀、經緯儀、卷尺、塞尺）、電工工具（壓線鉗、剝線鉗、螺絲刀、扳手）、焊接設備（電弧焊機、焊把線）、接地電阻測試儀、絕緣電阻測試儀等，提前檢查機具性能完好，計量工具經校驗合格并在有效期內。

（三）現場與人員準備

1. 現場清理：清理配電房及安裝區域的雜物、灰塵，平整作業場地，劃分設備堆放區、作業區及廢料區，設置警示標識，確保作業空間充足、通道暢通，臨時用電線路敷設規范，滿足施工需求。

2. 人員配置：配備持證上崗的電工、起重工、焊工等專業作業人員，明確崗位職責，作業前對所有人員進行安全培訓，強調用電安全、起重作業安全、焊接作業安全等注意事項，考核合格后方可上崗作業。

三、安裝流程及操作要點

（一）基礎型鋼安裝

基礎型鋼是配電柜的安裝基座，其安裝精度直接影響配電柜的就位質量，需嚴格控制水平度、垂直度及間距。

1. 測量放線：根據施工圖紙標注的配電柜安裝位置，使用經緯儀、卷尺在地面彈出基礎型鋼的安裝中心線、定位線，標注出固定螺栓的位置，確保放線準確無誤。

2. 型鋼加工：根據放線尺寸，對槽鋼（常用10#、12#槽鋼）進行切割、調直處理，切割采用砂輪切割機或等離子切割機，切口平整無毛刺，調直后型鋼的直線度偏差≤1mm/m，總偏差≤5mm。

3. 型鋼安裝：將加工好的型鋼按定位線擺放，調整型鋼的水平度和垂直度，水平度采用水平儀檢測，每米偏差≤1mm，全長偏差≤5mm；垂直度偏差≤1mm/m，全長偏差≤5mm。調整合格后，采用膨脹螺栓將型鋼固定在地面，膨脹螺栓間距≤600mm，且每根型鋼兩端必須設置固定點，螺栓緊固牢固，無松動。

4. 防腐處理：型鋼安裝完成后，對切口、焊接處（若采用焊接固定）進行防腐處理，先涂刷防銹漆兩道，待干燥后再涂刷面漆一道，面漆顏色與配電房整體裝修風格一致，確保防腐效果，防止銹蝕。

5. 接地連接：將基礎型鋼與室內接地干線可靠連接，采用不少于兩處的螺栓連接，連接導體選用≥12mm2的銅接地線，接觸面需打磨光滑，去除氧化層、油漆，確保接地電阻≤4Ω，連接后做好標識。

（二）配電柜就位與固定

1. 設備搬運：根據配電柜的重量、尺寸及安裝位置，選用合適的起重設備，搬運過程中需輕拿輕放，避免碰撞、傾斜，防止設備變形或內部元器件損壞。對于抽屜式配電柜，需提前將抽屜取出單獨搬運，就位后再逐一安裝，搬運時做好防護措施，避免抽屜面板劃傷。

2. 配電柜就位：將配電柜緩慢吊運至基礎型鋼上，對準安裝中心線及定位標記，調整配電柜的位置，確保配電柜與基礎型鋼中心線對齊，柜門開啟方向符合設計要求，相鄰配電柜之間的間隙均勻（一般為2-5mm），無錯位、傾斜現象。

3. 配電柜找平找正：使用水平儀檢測配電柜的水平度和垂直度，水平度偏差≤1mm/m，垂直度偏差≤1.5mm/m，若存在偏差，可在配電柜底部與基礎型鋼之間墊入薄鋼板（厚度≤3mm）調整，薄鋼板需平整，且不得超過三層，調整合格后將薄鋼板與基礎型鋼、配電柜底部點焊固定，防止移位。

4. 固定加固：配電柜找平找正后，采用螺栓將配電柜底部與基礎型鋼可靠連接，螺栓規格選用M12-M16，間距≤600mm，相鄰配電柜之間采用連接件加固，確保柜體連接緊密、牢固，無晃動。對于多臺并排安裝的配電柜，需整體調整水平度、垂直度，確保整體美觀、規整。

（三）內部元器件檢查與整理

配電柜就位固定后，需對內部元器件進行全面檢查與整理，確保元器件完好、安裝規范，為后續接線作業奠定基礎。

1. 元器件檢查：逐一檢查內部斷路器、接觸器、繼電器、儀表、指示燈、接線端子等元器件，確認型號、規格與設計文件一致，外觀無損壞、裂紋，元器件固定螺栓緊固無松動，觸點清潔無氧化、燒蝕，斷路器操作靈活，脫扣機構動作可靠。

2. 接線整理：檢查柜內預制接線，確認接線牢固、排列整齊，線束綁扎規范，編號清晰準確，無錯接、漏接現象。對于松動的接線端子，需重新緊固，線束與元器件、柜體邊緣無摩擦，避免長期運行導致絕緣破損。

3. 絕緣檢查：使用2500V絕緣電阻測試儀，檢測配電柜內各回路對地、相間的絕緣電阻，絕緣電阻值≥1MΩ（潮濕環境下≥0.5MΩ），若絕緣電阻值不達標，需排查原因，對受潮元器件進行干燥處理，對破損絕緣進行修復，直至絕緣性能符合要求。

（四）電纜敷設與接線

電纜接線是配電柜安裝的核心環節，需嚴格遵循“接線牢固、排列整齊、標識清晰、絕緣可靠”的原則，確保供電安全。

1. 電纜敷設：根據施工圖紙及電纜清單，敷設電纜至配電柜位置，電纜敷設過程中避免過度彎曲、拖拽，彎曲半徑符合規范要求（交聯聚乙烯電纜彎曲半徑≥15倍電纜直徑），電纜在橋架內、穿管處排列整齊，無交叉、纏繞，固定牢固。

2. 電纜整理：將敷設至配電柜的電纜引入柜內，按回路分類整理，線束采用尼龍扎帶綁扎，間距≤200mm，電纜引入柜體處需加裝護口，防止絕緣層被柜體邊緣劃傷，多余電纜長度在柜內合理布置，避免影響元器件操作。

3. 接線操作：

1. 剝線：根據接線端子規格，使用剝線鉗剝?nèi)ル娎|絕緣層，剝線長度適中（一般比端子深度長2-3mm），避免剝線過長導致導體裸露過多，或剝線過短導致接線不牢固。

2. 壓接：對于多股銅導體電纜，需先加裝接線鼻子，使用壓線鉗壓接牢固，壓接處無松動、變形，接線鼻子與導體接觸緊密，無氧化。

3. 接線：將處理好的電纜導體接入對應接線端子，緊固螺栓，確保接線牢固，同一端子上最多接入兩根導體（需加裝平墊片），導體排列整齊，無受力現象。相線、零線、接地線的顏色需區分清晰（相線A黃、B綠、C紅，零線淡藍色，接地線黃綠雙色），不得混淆。

4. 接地接線：配電柜的保護接地、工作接地需嚴格按設計要求執行，柜體、基礎型鋼、內部金屬構件均需可靠接地，接地線連接牢固，接觸面處理到位，接地電阻≤4Ω，確保故障時接地可靠，保障人身及設備安全。

5. 標識張貼：接線完成后，在電纜兩端、柜內接線端子處張貼標識牌，標識牌注明回路編號、電纜型號、規格、用途等信息，標識清晰、牢固，便于后續運維識別。

（五）柜門與附件安裝

1. 柜門安裝：將配電柜柜門安裝到位，調整柜門鉸鏈，確保柜門開啟靈活、關閉嚴密，無松動、歪斜現象，柜門與柜體之間的間隙均勻，密封條完好，起到防塵、防潮作用。

2. 附件安裝：安裝柜內照明、風扇、檢修插座等附件，確保附件安裝牢固，接線正確，功能正常。安裝抽屜式配電柜的抽屜，調整抽屜推拉力度適中，定位準確，抽屜與柜體接觸良好，聯鎖裝置動作可靠。

3. 門鎖安裝：安裝柜門門鎖，確保門鎖緊固，開關靈活，能有效鎖閉柜門，防止非授權人員操作，保障設備安全。

四、調試與試運行

調試與試運行是檢驗配電柜安裝質量及性能的關鍵環節，需按步驟逐項開展，確保設備各項功能符合設計要求。

（一）空載調試

1. 外觀檢查：再次檢查配電柜整體安裝質量，柜體固定牢固，接線整齊，標識清晰，元器件完好，柜門關閉嚴密，接地可靠。

2. 電氣性能調試：

1. 斷路器調試：手動操作斷路器分合閘，動作靈活、可靠，分合閘指示正確，脫扣機構整定參數符合設計要求，進行模擬脫扣試驗，脫扣動作準確。

2. 繼電器、接觸器調試：檢查繼電器、接觸器線圈接線正確，通電后吸合可靠，釋放迅速，觸點接觸良好，無異響、發熱現象。

3. 儀表調試：接通電源，檢查電壓表、電流表、頻率表等儀表指示準確，與實際供電參數一致，儀表接線牢固，無抖動現象。

3. 絕緣復查：空載調試完成后，再次檢測各回路絕緣電阻，確保絕緣性能穩定，無異常下降。

（二）負載試運行

1. 試運行前準備：確認空載調試合格，所有接線牢固，接地可靠，現場無安全隱患，通知相關人員撤離至安全區域，配備應急工具及器材。

2. 通電試運行：逐步合閘送電，先接通總電源，再分路合閘，觀察配電柜運行狀態，元器件無發熱、異響，儀表指示正常，柜門、柜體無明顯振動。

3. 負載測試：接入額定負載，連續試運行24小時，監測各回路電流、電壓、溫度等參數，確保參數穩定在允許范圍內，斷路器、接觸器等元器件工作正常，無跳閘、誤動作現象，接地電阻無異常變化。

4. 問題處理：試運行過程中若發現異常，立即斷電停機，排查故障原因，采取整改措施，整改完成后重新進行試運行，直至無異常。

五、質量控制要點

1. 基礎型鋼安裝精度控制：嚴格控制水平度、垂直度，防腐及接地處理到位，避免因基礎偏差導致配電柜安裝后無法調整。

2. 配電柜就位固定控制：找平找正后及時固定，薄鋼板墊置符合要求，相鄰柜體連接緊密，防止運行中產生晃動。

3. 接線質量控制：接線牢固，絕緣層無破損，相線、零線、接地線顏色區分清晰，標識準確，避免錯接、漏接導致設備故障。

4. 絕緣性能控制：安裝全過程中多次進行絕緣檢測，受潮、破損元器件及時處理，確保絕緣電阻值符合規范要求。

5. 調試控制：空載調試、負載試運行逐項記錄，參數異常及時整改，確保設備各項功能達標。

六、安全保障措施

1. 用電安全：施工過程中臨時用電需規范敷設，配備漏電保護器，作業人員穿戴絕緣手套、絕緣鞋等防護用品，電氣作業需兩人協同，一人操作、一人監護，嚴禁帶電作業。

2. 起重安全：起重設備性能完好，作業前檢查吊具、繩索，確保牢固可靠，吊裝過程中緩慢平穩，設專人指揮，避免碰撞設備及人員。

3. 焊接安全：焊接作業時配備滅火器，清理周圍易燃雜物，做好防火措施，作業人員穿戴防護面罩、防護服，防止燙傷、觸電。

4. 現場防護：作業區域設置警示標識，禁止無關人員進入，配電房及安裝區域保持干燥、通風，避免潮濕環境影響設備絕緣。

5. 應急處理：配備應急照明、滅火器、急救箱等器材，若發生觸電、火災等事故，立即啟動應急措施，組織人員撤離，及時上報處理。

七、驗收

（一）驗收條件

安裝作業全部完成，調試及負載試運行合格，施工記錄、檢測報告、設備資料齊全，現場清理完畢，無安全隱患。

（二）驗收內容

1. 外觀驗收：配電柜安裝規整，柜體無變形、破損、銹蝕，柜門開啟靈活，附件齊全，標識清晰。

2. 安裝質量驗收：基礎型鋼安裝精度、配電柜固定方式、接地連接等符合規范及方案要求。

3. 電氣性能驗收：絕緣電阻、接地電阻、各元器件工作性能、回路接線等符合設計及規范要求，試運行記錄完整。

4. 資料驗收：核查施工圖紙、設計變更、設備出廠合格證、檢測報告、安裝記錄、調試記錄、驗收記錄等資料齊全、規范，簽字完整。

（三）驗收結論

驗收合格后，由甲方、監理、施工單位共同簽署驗收報告，配電柜正式交付使用；若驗收不合格，需針對問題制定整改方案，限期整改完成后重新組織驗收，直至驗收合格。

八、售后服務與運維建議

1. 售后服務：提供為期1年的質保期，質保期內若出現因安裝質量導致的設備故障，及時派員到場維修處理；提供終身技術咨詢服務，協助用戶解決運維過程中的問題。

2. 運維建議：定期對配電柜進行巡檢，檢查元器件狀態、接線牢固性、絕緣性能及接地情況，清理柜內灰塵、雜物；定期校驗儀表、斷路器脫扣參數，確保設備性能穩定；建立運維臺賬，記錄巡檢、維修、校驗等情況，便于追溯。

石家莊配電柜廠家總結的本方案涵蓋低壓配電柜安裝的全流程，明確了各環節操作要點、質量標準及安全要求。施工過程中需嚴格遵循本方案及相關規范，強化過程管控，注重細節處理，確保配電柜安裝質量達標，為后續電力系統安全穩定運行提供保障。施工中若遇到設計變更、現場條件調整等情況，需及時優化方案，報甲方、監理審批后實施。
